为什么德国EA电源能在光伏测试领域得到广泛应用?

发布时间:2022-01-31 点击数:3232

      德国EA电源,是全球知名的一线直流电源,电子负载的高端品牌,其产品具有创新的电源特性和广泛的应用范围,已成为面向未来领域的研发合作伙伴。主要应用于电池测试和燃料电池技术、风能和太阳能、电化学、工艺技术、电信、汽车等其它以未来为导向的领域。

       以下,介绍德国EA电源在光伏测试领域中的应用。

      一、宽范围输出灵活功率,用来测试家用逆变器

       光伏逆变器通过太阳能阵列将直流电转化为交流电。住宅用光伏阵列通常并联到一公共耦合点(PCC),然后馈入一单通道直/交流逆变器。家用逆变器通常从太阳能电池板上产生3 – 12 KW的交流功率,输出220 – 480 VDC。输出为47 – 63 Hz单相、两相、或到电网的三相交流。这些逆变器使用一种被称为最大功率点跟踪或MPPT的技术,从光伏阵列中获取最大功率,根据可用的日照量,其输出电压可从100到600 VDC不等,提供高达8000 W的电力。

      为了正确测试这些逆变器,您需要一台能输出宽范围电压和电流的电源,例如EA-PSI 9750-20 3U。EA-PSI 9750-20 3U是一款宽范围输出的电源,能够在电压高达750 VDC和电流高达直流20 ADC时输出5 kW的功率。若想从传统电源获得如此宽范围的电压和电流,您必须购买一台15 kW的设备。



      二、多台电源模拟多个光伏阵列

      商用太阳能逆变器的工作范围通常为30KW-1MW,需匹配直流输入电压高达1500伏,并产生三相交流电的光伏阵列。在这种功率等级下,使用单个阵列输入是不实际的。相反,商用逆变器具有多个最大功率点跟踪(MPPT)输入,并在输入到DC/AC逆变器之前在DC/DC电平上求和。要测试这类逆变器,您需要使用几个宽范围输出的电源,一个输入对应一台,如下图所示。

     EA Elektro Automatik的可编程电源额定值低至每通道1千瓦,最高达2兆瓦。最大输出电压是2000 VDC,且对您的应用不限制电源数量。此外,可以独立编程每台直流电源,以模拟不同的辐照度分布。例如,在一个逆变器输入端,您可以在全阳光下模拟光伏阵列,而在另一个输入端,您可以模拟部分或完全遮光的太阳能电池板。

      三、光伏模拟软件提供Sandia、EN50530或自定义测试配置文件

     然而,简单地将直流电压输入到逆变器上并不能完美地测试其效率。为了从太阳能电池阵列中获取最大功率点,MPPT逆变器必须精确地追踪太阳能电池阵列的输出,因为太阳光照射到光伏阵列上的量会发生变化。为了测试逆变器的这一能力,通常需要静态和动态测试进行光伏模拟。

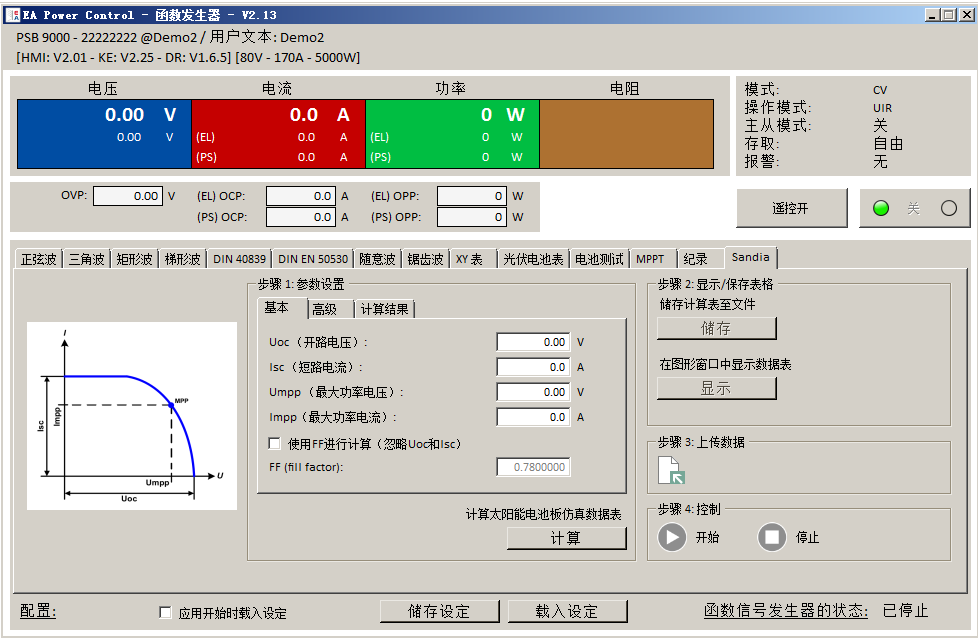

      PSI系列内置的函数生成器可以帮助您执行这些测试。您可以通过编程多达4096个数据点,帮助您编程出基于Isc、Voc、Vmpp和Impp的简单太阳能电池阵列曲线。本质上,你控制着太阳!如果需要更高级的光伏模拟,EA Elektro Automatik的EA Power Control(EAPC)软件可以帮助您轻松设置Sandia、EN50530或自定义测试配置文件。



    四、用电池模拟测试储能系统

      电池储能系统用于住宅和商业太阳能装置中变得越来越普遍。在这些应用中使用的光伏逆变器类似于标准的逆变器,但逆变器也用于在阳光充足时给电池组充电,然后在天黑时从这些电池中获取电力,以提供输出功率。为了测试这类系统,需要一光伏模拟器和一电池模拟器。而为了模拟充放电循环,电池模拟器必须是双向的。

        要测试这类系统,您可以使用EA-PSI系列电源作为光伏阵列模拟器,EA-PSB系列电源作为电池模拟器。PSB系列是一款双向可编程直流电池模拟器,包括电源和负载(2象限)的功能。当电池需要电源时,PSB向逆变器供电,并在充电周期内吸收电源。围绕在逆变器周围的可编程电源装置,如PSI和PSB系列,使您能够完全控制并进行有效和可重复的测试。

        五、光伏测试电源典型型号推荐



       光伏测试双向直流电源 EA-PSB 11000-80 4U  30kW

品名 型号 规格
光伏测试电源 EA-PSI 11500-60 4U 30kW,1500V,60A
光伏测试电源
EA-PSI 11000-80 4U 30kW,1000V,80A
光伏测试电源 EA-PSI 10750-120 4U 30kW,750V,120A
光伏测试电源 EA-PSI 91500-30 3U 15kW,1500V,30A
光伏测试电源 EA-PSI 91000-30 3U 10kW,1000V,30A
光伏测试电源 EA-PSI 9750-60 3U 15kW,750V,60A
