当前位置:首页>产品中心>鼎阳直流电源>鼎阳SPS5000X系列宽范围可编程直流开关电源

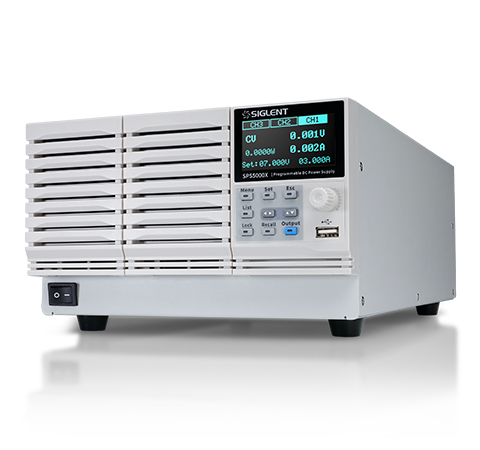

鼎阳SPS5000X系列宽范围可编程直流开关电源

  • 价格:面议
购买咨询:

产品介绍

    SPS5000X系列宽范围可编程直流开关电源



    主要特性:

    • 额定输出电压:40 V / 50 V / 80 V / 160 V
    • 额定输出功率:180 W / 360 W / 720 W / 1080 W
    • 宽范围输出,上升下降斜率可调
    • CV/CC优先,尤其适用于电池和LED产业
    • 可配置三通道时序输出
    • 170°宽视角OLED屏,远程网页控制

    多组合输出



    SPS5000X系列包含多种输出电压(40 V, 50 V, 80 V,160 V)和电流组合(7.5 A~90 A),额定输出功率包含180 W,360 W,720 W,1080 W。单通道型号可支持最多2台串联,3台并联,双通道和三通道型号也可以支持通道间的串并联。

    宽范围输出



    区别于传统电源的矩形输出范围,SPS5000X在限定输出功率条件下,电压电流量程自动切换,在一台电源上实现多种电压和电流的组合输出。因而提供了更宽的电压电流输出范围,极大的提高了电源的利用率。

    LIST时序输出



    SPS5000X系列支持最多三个通道,高达50步时序输出。用户可在机器前面板进行时序输出参数设置,也可通过远程网页控制功能,进行更快捷方便的设置。在LIST功能下,可设置输出电流,电压,输出延迟时间,持续时间,上升下降斜率等参数。

    CC/CV优先模式

    CC优先模式下,使电源输出打开瞬间优先运行在CC模式,有效限制了浪涌电流和过冲电压的发生。



    CV优先模式下,输出电压快速达到设置电压值,在某些特殊应用场合:比如LED测试,就会在电源输出启动时候,当电压达到LED的正向导通电压Vf时出现浪涌电流和过冲电压。

    多种策略保护

    • 过流保护(OCP)、过压保护(OVP)、过温度保护(OTP),过功率保护(OPP)
    • 进入保护模式,电源会关闭输出。长按ESC键2秒解除保护状态
    • 进入过功率保护(OPP),系统将启动限功率模式,最大输出功率为额定功率的105%左右。

    规格参数


    通道输出 1/2/3通道;40 V/50 V/80 V/160 V;180 W/360 W/720 W/1080 W
    显示 2.4英寸OLED屏
    分辨率 1 mV/1 mA
    设定精度 电压精度:
    40/50 V/80 V 型号 0.1%±10 mV;
    160 V 型号 0.1%±100 mV;
    电流设定精度:
    40 V   30/60/90 A/   型号 0.1%±30/60/100 mA
    50V    型号 0.1%±10 mA
    80 V   15/30/45 A    型号 0.1%±10/30/40 mA
    160 V 7.5/15/22.5 A 型号 0.1%±5/15/20 mA
    回读精度 电压回读精度:
    40/50 V/80 V 型号 0.1%±20 mV
    160 V 型号 0.1%±100 mV
    电流回读精度:
    40 V 30/60/90 A 型号 0.1%±40/70/100 mA
    50 V    型号 0.1%±20 mA
    80 V 15/30/45 A 型号 0.1%±20/40/50 mA
    160 V 7.5/15/22.5 A 型号 0.1%±5/15/20 mA
    恒压模式
    电源调整率 40 V 型号 18 mV
    50 V型号 3 mV
    80 V 型号 40 mV
    160 V 型号 80 mV
    (恒负载,90 ~ 132 Vac 或 170 ~ 265 Vac)
    负载调整率 40 V 型号 20 mV
    50 V型号 10 mV
    80 V 型号 40 mV
    160 V 型号 80 mV
    (从空载到满载,恒定输入电压)
    纹波和噪声 p-p
    50 V型号45 mV
    40/80/160 V 360 W 型号 60 mV
    40/80/160 V 720 W 型号 80 mV
    40/80/160 V 1080 W 型号 100 mV
    r.m.s
    50 V型号5
    mV
    40/80 V 360 W 型号 7 mV
    40/80 V 720 W 型号 11 mV
    40/80 V 1080 W 型号 14 mV
    160V 360 W 型号 12 mV
    160V 720 W 型号 15 mV
    160V 1080 W 型号 20 mV
    瞬态响应时间 40/50V/80 V 型号 1 ms
    160 V 型号 2 ms
    恒流模式
    电源调整率 50 V 型号8 mA
    40 V 30/60/90 A 型号 40/75/110 mA
    80 V 15/30/45 A 型号 18/32/45 mA
    160 V 7.5/15/22.5 A 型号 12/19/26 mA
    负载调整率 50 V 型号10 mA
    40 V 30/60/90 A 型号 40/75/110 mA
    80 V 15/30/45 A 型号 18/32/45 mA
    160 V 7.5/15/22.5 A 型号 12/19/26 mA
    纹波和噪声 r.m.s
    50 V 型号10 mA
    40 V 30/60/90 A 型号 72/144/216 mA
    80 V 15/30/45 A 型号 27/54/81 mA
    160 V 7.5/15/22.5 A 型号 15/30/45 mA
    串/并联模式
    单通道串联台数 2台
    单通道并联台数 3台
    CC/CV优先模式 支持
    远程网页控制 支持
    LIST功能 支持,本地编辑50步
    机架尺寸 1/2,1/3,1/6









































































    型号

    通道输出

    显示

    分辨率

    设定精度

    回读精度

    含税价
    SPS5051X

    1通道,50 V/10 A/180 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±10 mA

    电压:0.1%±20 mV 电流:0.1%±20 mA

    ¥5,980
    SPS5041X

    1通道,40 V/30 A/360 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±30 mA

    电压:0.1%±20 mV 电流:0.1%±40 mA

    ¥8,680
    SPS5042X

    1通道,40 V/60 A/720 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±60 mA

    电压:0.1%±20 mV 电流:0.1%±70 mA

    ¥13,980
    SPS5043X

    1通道,40 V/90 A/1080 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±100 mA

    电压:0.1%±20 mV 电流:0.1%±100 mA

    ¥17,680
    SPS5044X

    2通道,40 V/30 A/720 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±30 mA

    电压:0.1%±20 mV 电流:0.1%±40 mA

    ¥15,980
    SPS5045X

    3通道,40 V/30 A/1080 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±30 mA

    电压:0.1%±20 mV 电流:0.1%±40 mA

    ¥19,680
    SPS5081X

    1通道,80 V/15 A/360 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±10 mA

    电压:0.1%±20 mV 电流:0.1%±20 mA

    ¥8,680
    SPS5082X

    1通道,80 V/30 A/720 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±30 mA

    电压:0.1%±20 mV 电流:0.1%±40 mA

    ¥13,980
    SPS5083X

    1通道,80 V/45 A/1080 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±40 mA

    电压:0.1%±20 mV 电流:0.1%±50 mA

    ¥17,680
    SPS5084X

    2通道,80 V/15 A/720 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±10 mA

    电压:0.1%±20 mV 0.1%±20 mA

    ¥15,980
    SPS5085X

    3通道,80 V/15 A/1080 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±10 mV 电流:0.1%±10 mA

    电压:0.1%±20 mV 电流:0.1%±20 mA

    ¥19,680
    SPS5161X

    1通道,160 V/7.5 A/360 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±100 mV 电流:0.1%±5 mA

    电压:0.1%±100 mV 电流:0.1%±5 mA

    ¥8,680
    SPS5162X

    1通道,160 V/15 A/720 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±100 mV 电流:0.1%±15 mA

    电压:0.1%±100 mV 电流:0.1%±15 mA

    ¥13,980
    SPS5163X

    1通道,160 V/22.5 A/1080 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±100 mV 电流:0.1%±20 mA

    电压:0.1%±100 mV 电流:0.1%±20 mA

    ¥17,680
    SPS5164X

    2通道,160 V/7.5 A/720 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±100 mV 电流:0.1%±5 mA

    电压:0.1%±100 mV 电流:0.1%±5 mA

    ¥15,980
    SPS5165X

    3通道,160 V/7.5 A/1080 W

    2.4英寸OLED屏

    1 mV/1 mA

    电压:0.1%±100 mV 电流:0.1%±5 mA

    电压:0.1%±100 mV 电流:0.1%±5 mA

    ¥19,680
