EA电源远程模式和相关功能的一些介绍

发布时间:2023-10-28 点击数:426

    在使用德国EA高品质电源时,经常会通过电脑,PLC,信号源,MCU等一些能输出模拟信号和数字信号的控制端远程访问来实现对电源的控制。

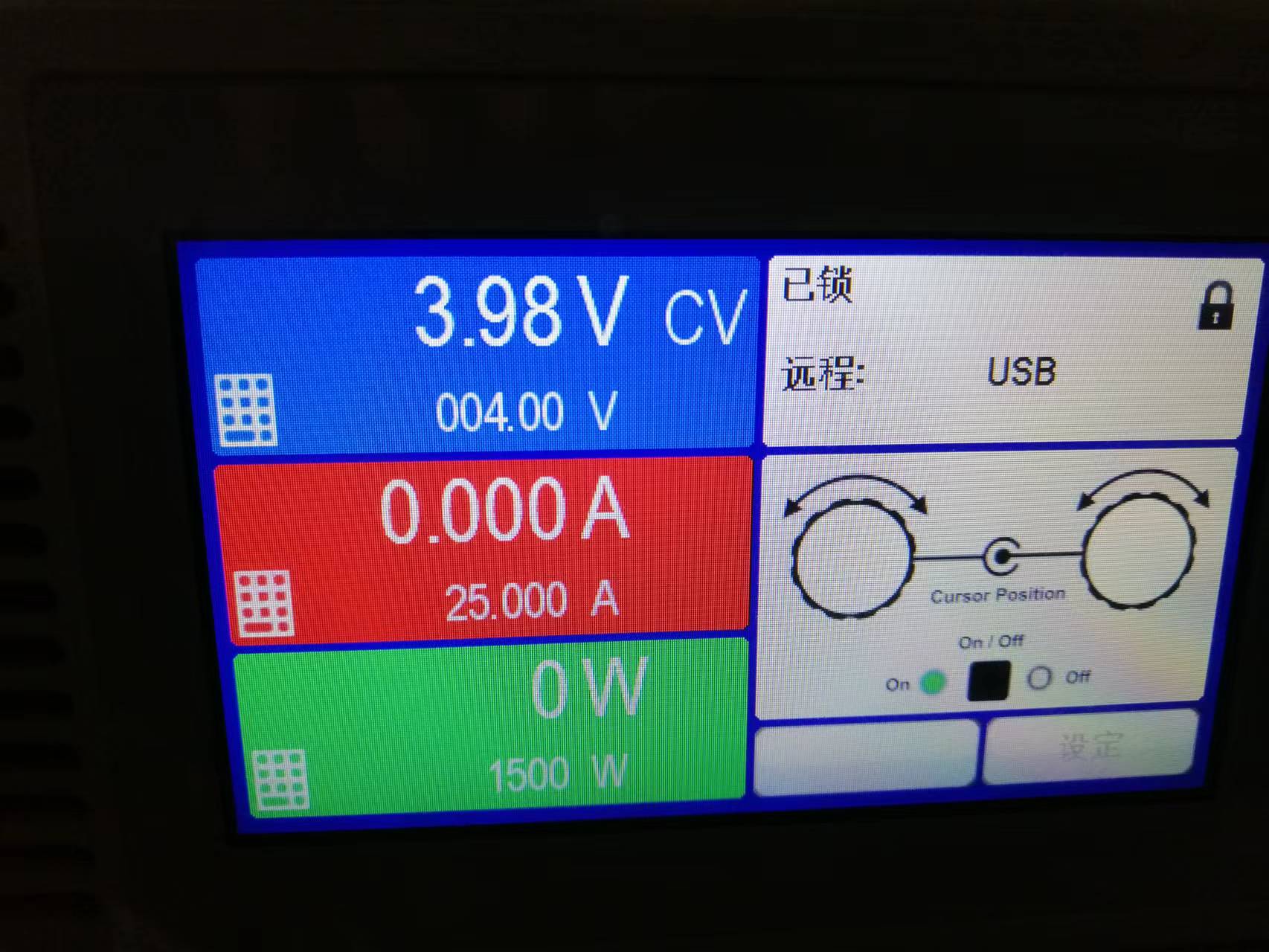

    当这些控制端正确使用时,就会在电源面板上显示“远程”模样,例如下图,是电脑通过USB通讯控制电源输出。

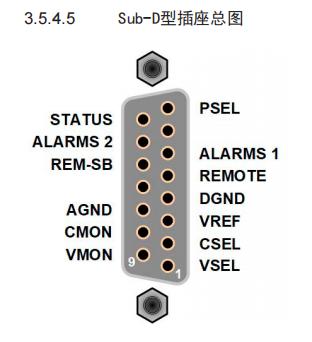

      如果通过电源的模拟接口控制,则会显示“远程:Analog”。该模拟接口为背面板的Sub-D插座,可以通过相应的连接线接上Sub-D公头和其相连。其中可以通过不同的引脚控制电压,电流,功率等模拟量(VSEL,CSEL,PSEL),也可以通过VMON,CMON获取电压,电流值;还可以通过REM-SB等来控制电源的输出与否,功能非常强大。

       例如,在与国内最大电动车企业的电池工厂的技术人员的交流中,就有这样一个需要电源和光栅配合的应用。在工位上,光栅使得操作员工处于安全位置,当进入危险区域时,光栅传感器即会动作,向电源发出一个低平开关信号“LOW”,则会切断输出。或者,光栅传感器能将REM-SB对DGND地短路,置低,也就可以切断输出。

      那么,如果通过程序如何打开远程模式呢?用python代码为例

dev.write("*RST")  # 打开EA电源远程控制
dev.write("SYST:LOCK ON")
dev.write("OUTP ON")
dev.write('STATus:OPERation:ENABle?')
voltage = dev.read()
print('OPERSTATUS:', voltage)
time.sleep(2)
dev.write("VOLT 2")

  首先使用*RST,该命令有四个作用,其中第一个作用就是打开远程模式。以下是对每一个作用进行解释

  1. "Switch to remote control (same as SYST:LOCK 1)" - 这可能意味着设备将切换到远程控制模式,与使用“SYST:LOCK 1”命令的效果相同。
  2. "Set DC input/output to off" - 这可能意味着设备的直流输入/输出将被关闭。
  3. "Clear alarm buffer" - 这可能意味着设备的报警缓冲区将被清除。
  4. "Clear status registers to default condition (QUEStionable Event, OPERation Event, STB)" - 这可能意味着设备的状态寄存器将被清除并重置为默认条件,其中包括(QUEUEable Event、OPERATION Event、STB)。

   当然,也可以直接使用命令SYST:LOCK ON或者SYST:LOCK 1。当然,如果要退出远程模式,则使用SYST:LOCK OFF或者SYST:LOCK 0。






以上是德国EA电源授权代理商上海雨芯仪器为您提供的关于EA电源远程模式和相关功能的一些介绍的相关内容,希望对您有所帮助。
