EA PS 10200-210 3U 在 AI 服务器钽电容测试中的应用
应用技术文章|AI 服务器元器件可靠性测试
为 AI 服务器电源完整性
筑牢每一颗钽电容的品质防线
EA PS 10200-210 3U 可编程直流电源在钽电容研发验证、老化筛选与板级测试中的应用
EA PS 10000 3U 系列产品外观示意;具体型号配置与标识以实物为准。
| 0–200 V 宽电压覆盖 | 0–210 A 多工位能力储备 | 15 kW 自动量程输出 | 19 英寸 3U 高密度机架集成 |
|---|
注:200 V 与 210 A 为各自上限,实际工作点受 15 kW 输出功率包络限制。
让可控电压、可重复流程与可追溯数据,成为高可靠算力硬件的起点。
上海雨芯仪器科技有限公司|EA Elektro-Automatik 华东认证经销商
当 AI 算力跃升,供电完整性先从每一颗电容开始
AI 服务器中的 GPU、CPU、ASIC 与 HBM 在负载快速变化时,会对供电网络提出更严苛的瞬态响应、纹波与布局密度要求。供电完整性不是某一种电容的单独任务,而是由储能、滤波、中低频去耦与高频去耦共同完成的系统工程。钽电容可部署于 VRM 输入/输出及部分辅助电源位置,与更靠近芯片的 MLCC 等器件协同工作。
在高密度供电设计中,聚合物钽电容以体积效率、低 ESR、稳定的电容特性和良好的高频容量保持能力,为板级储能与滤波提供有吸引力的选择。

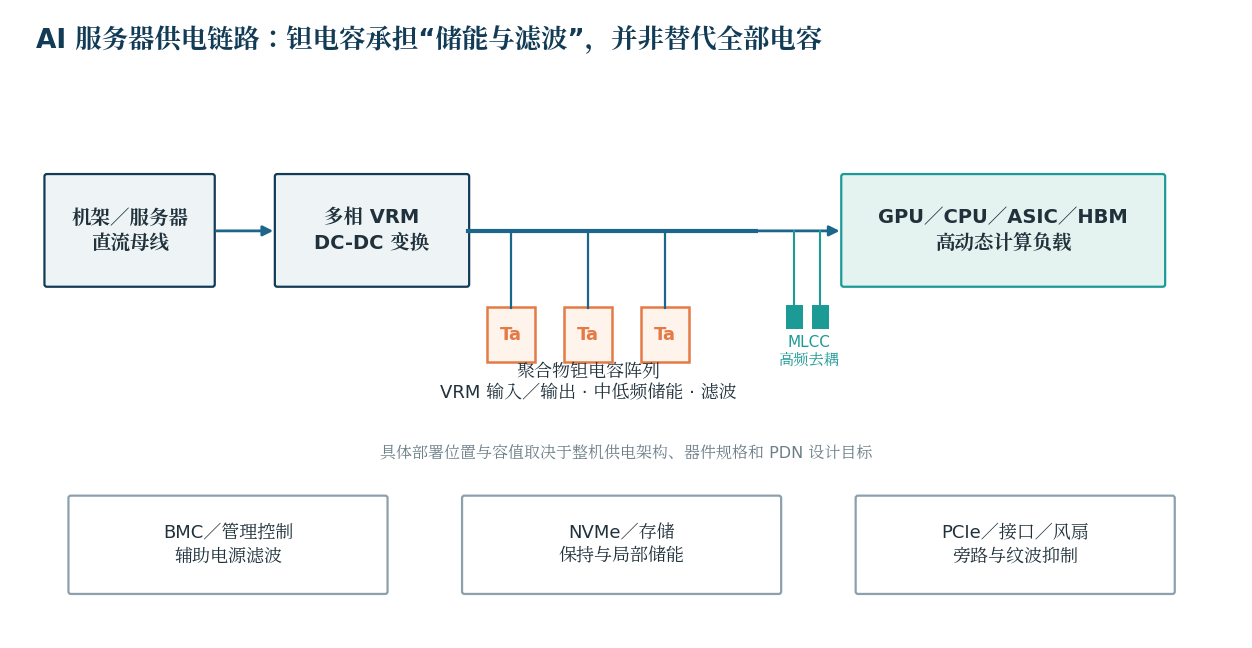

图 1|AI 服务器供电链路中的钽电容典型位置(架构示意)
应用越靠近核心算力,验证越不能只看“有没有输出”
一颗电容从器件到整机,需要经历来料、筛选、老化、样品验证和板级联调等多个环节。测试电源的价值,正是把电压应力、充电过程、保持时间与上下电循环变成可设定、可执行、可重复的测试条件,帮助研发与质量团队更早识别异常,减少不一致的人为操作。
从“能通电”到“可验证”:测试需要完整的应力与测量链路
EA PS 10200-210 3U 的核心角色是提供可编程直流供电与受控应力,而不是替代所有测量仪器。将电源、保护、夹具与精密测量设备按测试目标组合,才能同时获得效率、可重复性与判定依据。
| 测试场景 | 电源承担的任务 | 建议配套与关键控制 |
|---|---|---|
| 恒压老化/寿命试验 | 长时间直流偏置、分段加压、定时上下电 | 温度箱、数据采集;定期复测容量、ESR 与漏电流 |
| 直流漏电流筛选 | 受控升压至规定电压并保持稳定 | SMU/皮安计;设定等待时间、限流与判定阈值 |
| 浪涌/通电冲击 | 提供可设定电压、充电限流与循环供电 | 串联限流网络、示波器与电流探头;控制斜率和放电 |
| 板级上电/掉电验证 | 模拟输入母线、执行掉电与重启时序 | 电子负载、示波器;观察过冲、跌落及异常温升 |
| 多工位并行老化 | 在功率包络内为多路夹具提供能力储备 | 逐路保险与电流监控;避免单点故障影响整批样品 |
测试电压、升降斜率、串联阻抗、保持时间和判据,应遵循器件规格书、适用标准及企业试验规范。

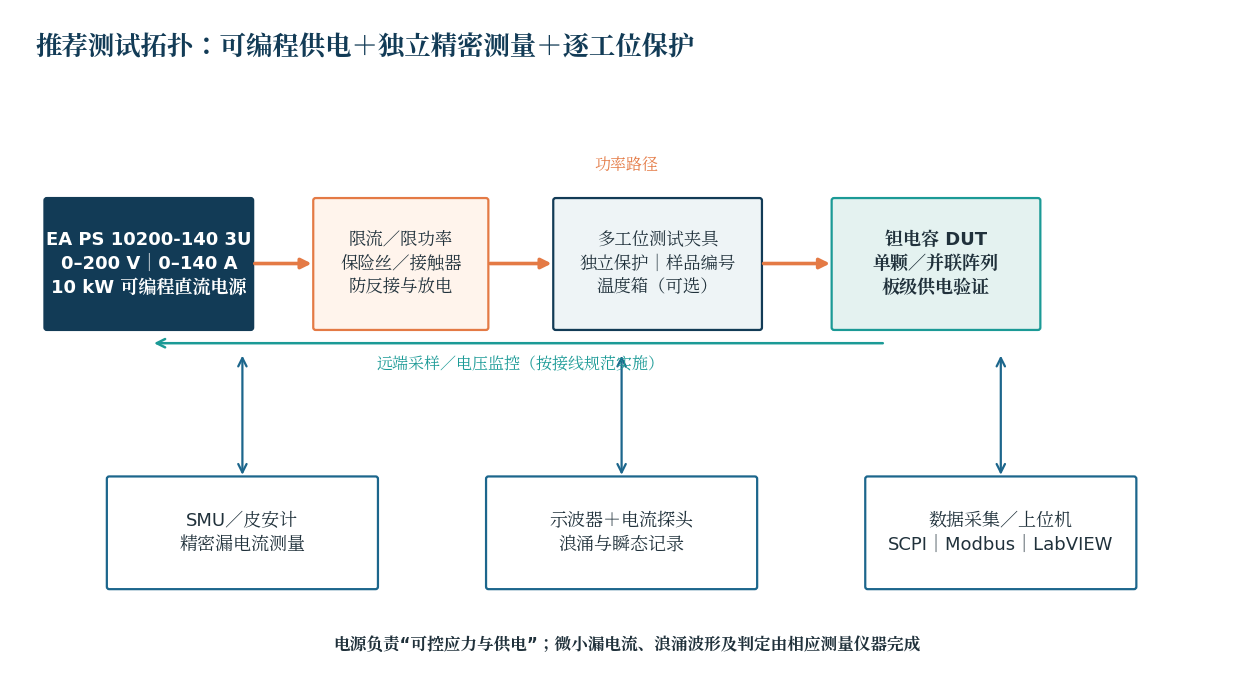

图 2|推荐测试拓扑:供电、测量与保护各司其职
为什么是 EA PS 10200-210 3U?
它把 200 V 电压覆盖、210 A 电流能力与 15 kW 自动量程输出整合进 19 英寸 3U 机箱,适合需要兼顾器件级、阵列级和板级供电的测试平台。以下参数依据 EA 官方系列资料及该型号规格表。
| 核心项目 | PS 10200-210 3U 规格与测试价值 |
|---|---|
| 直流输出 | 0–200 V|0–210 A|0–15,000 W;宽范围自动量程 |
| 调节模式 | CV/CC/CP 快速切换,便于设定恒压、限流与功率边界 |
| 纹波指标 | CV 纹波 rms ≤40 mV(BW 300 kHz);纹波与噪声 p-p ≤300 mV(BW 20 MHz) |
| 效率 | 该型号最高 94.5%(资料注:100% 功率与 100% 输出电压条件) |
| 操作与显示 | 5 英寸 TFT 彩屏,支持触屏控制,便于本地调试与状态确认 |
| 自动化接口 | 内置 USB、Ethernet、模拟量接口;支持 SCPI、Modbus、LabVIEW、IVI |
| 系统扩展 | 主从总线可并联扩展 PS 10000 系列设备;保护功能包括 OVP、OCP、OPP、OT |
200 V 与 210 A 不必同时出现,才真正体现自动量程的价值
低压大电容阵列充电、多工位并行老化与较高电压器件验证,对电压电流组合的需求并不相同。PS 10200-210 3U 可在 15 kW 功率包络内灵活分配输出,减少因测试对象变化而频繁更换电源的需要。

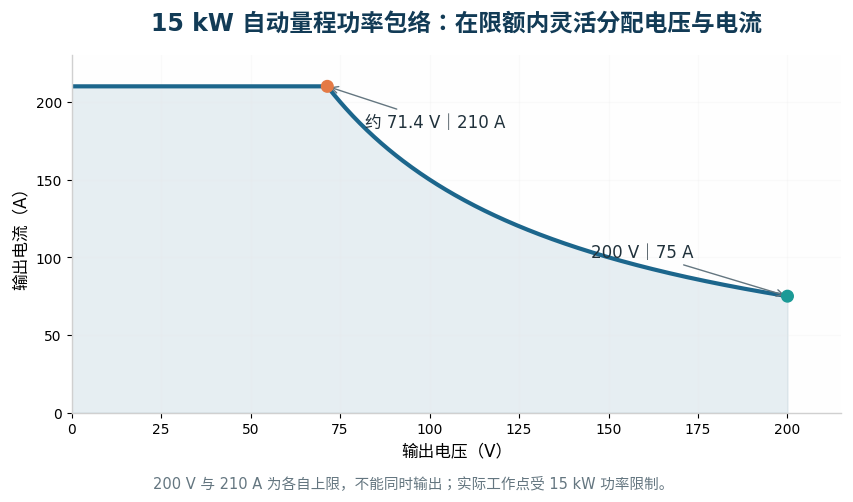

图 3|输出能力示意:低压段可提供更大电流,高压段受 15 kW 功率限制
把测试流程写进程序,让每一次验证都可复现
通过本地面板完成调试,再利用 USB/Ethernet 与 SCPI、Modbus 或 LabVIEW 集成上位机,可将测试步骤、样品信息和测量结果串联起来。相比手动调压与计时,程序化流程更利于跨班次复现、异常定位和测试报告追溯。

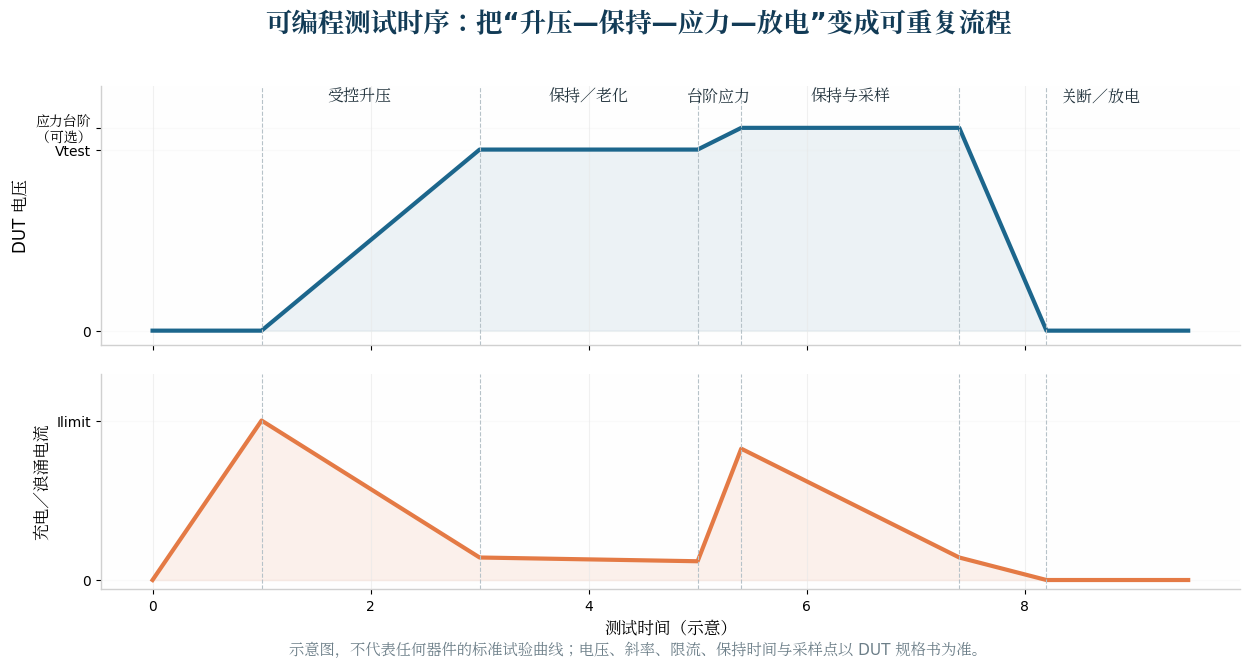

图 4|受控升压、保持、可选台阶应力与关断放电的时序示意
一套可落地的五步测试流程
01|确认极性与接线:钽电容具有极性,先核对 DUT、夹具、限流网络和保护接地。
02|设定安全边界:按规格书设置电压、电流、功率上限及 OVP/OCP/OPP,避免把设备上限当作试验条件。
03|执行受控升压:以规定斜率或分段方式加压,记录充电电流和异常状态。
04|保持并采集数据:在规定等待时间后,由 SMU/皮安计、示波器或数据采集系统读取结果。
05|关断、放电与复测:确认样品安全放电后,再执行下一轮循环或容量、ESR 等复测。
面向研发与产线:一套平台,覆盖多类测试工位
| 使用环节 | 推荐方案重点 | 为团队带来的价值 |
|---|---|---|
| 研发样品验证 | 可编程分段供电+示波器/SMU | 快速调整应力条件,复现异常并保留波形依据 |
| 可靠性与老化 | 长时间恒压偏置+温度箱+巡检采集 | 减少人工干预,提升批次条件一致性 |
| 来料与出货筛选 | 受控升压+精密漏电流测量+条码记录 | 统一等待时间与判据,便于追溯样品结果 |
| 板级联调 | 母线模拟+电子负载+上下电时序 | 验证局部储能与滤波在实际供电环路中的表现 |
选择测试电源,就是选择未来扩展的余量
从单颗器件到多工位阵列,从实验室手动调试到自动化产线,PS 10200-210 3U 以宽范围输出、触屏操作、标准控制接口和并机扩展能力,为测试平台保留升级空间。用户可以先搭建单工位方案,再按样品数量、功率和自动化程度逐步扩展,而不必一次性堆叠多套固定规格电源。
对于服务 AI 服务器的钽电容供应链,真正有价值的不是一句“功率够大”,而是每一次加压都可控、每一个异常都可定位、每一批数据都可复现。EA PS 10200-210 3U 正是这一测试理念的供电基础。
让每一颗进入 AI 服务器的钽电容,都经得起数据与时间的验证。
欢迎就 EA 电源选型、钽电容测试连接、自动化控制与方案演示进行沟通。
安全与适用性说明
本文所列为应用建议,不替代器件规格书、认证标准或安全操作规程。钽电容具有极性,反接、过压和不受控浪涌可能导致失效;多工位测试应配置独立保护、放电路径、温度监控与必要的防护联锁。漏电流等微小信号应使用满足精度要求的专用仪器测量。
不同介质与产品系列的降额、试验条件及失效模式并不相同,应以对应制造商资料为准。
其他 200 V 型号规格
以下机型均提供 0–200 V 直流输出,可按测试工位对电流、功率与机架高度的需求进行选型。电压、电流为各自上限,实际工作点受对应型号的输出功率包络限制。
| 型号 | 电压 | 电流 | 功率 |
| PS 9200-25 1U | 0–200 V | 0–25 A | 0–1.5 kW |
| PS 9200-50 1U | 0–200 V | 0–50 A | 0–3 kW |
| PS 10200-70 3U | 0–200 V | 0–70 A | 0–5 kW |
| PS 10200-140 3U | 0–200 V | 0–140 A | 0–10 kW |
| PS 10200-420 4U | 0–200 V | 0–420 A | 0–30 kW |

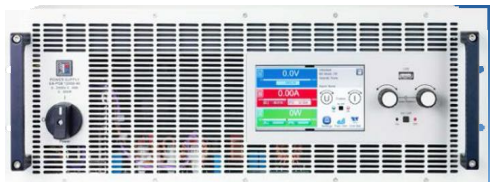

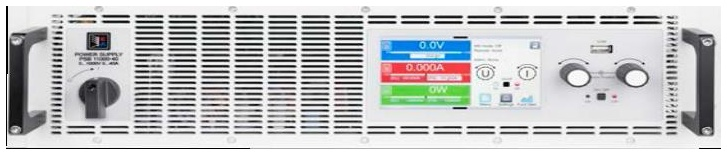

电源正面图
![]() PS 9200-25 1U | ![]() PS 9200-50 1U | ![]() PS 10200-70 3U |
![]() PS 10200-140 3U | ![]() PS 10200-420 4U | 同系列机型共用正面外观示意 具体型号标识与配置以实物为准 |
资料来源:EA-PS 9000 1U(2016)、EA-PS 10000 3U(2021)、EA-PS 10000 4U(2021)产品数据表。正面图仅作系列外观与选型参考。
