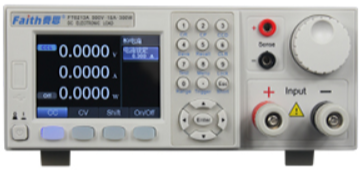

FT6200A系列小功率电子负载(150W/300W)

  • 价格:面议
购买咨询:

产品介绍

    FT6200A系列小功率电子负载是费思在沉淀了多年电子负载的设计开发经验后, 开发的一款具有超强实用性、通用性的电子负载。可广泛应用于开关电源、LED驱动、动力电池、超级电容、电力电子器件、太阳能电池组件、充电器等产品的研发、生产、质检等各测试环节。产品配置有TFT屏和中英文菜单界面,操作方便直观,是电力电子工程师案头的必备常用配置。



    FT6200A系列负载特征



    1.      恒电流(CC)、恒电压(CV)、恒电阻(CR)及恒功率(CP)带载模式;

    2.      可设置带载斜率,带载电压(Von)与卸载电压(Voff);

    3.      动态测试可达50kHz;

    4.      最小电流分辨率可达0.05mA,最小电压分辨率可0.5mV;

    5.      电流精度为(0.03%+0.05%F.S.),电压精度为(0.03%+0.02%F.S.);

    6.      快速NG/GO检测以确认DUT在规格内;

    7.      OPP、OCP、OVP、OT等全方位保护功能;

    8.      强大的负载序列编辑功能,可实现高速复杂带载波形;

    9.      智能化的自动测试功能,能显著提高检测效率;

    10.    具有OCP、OPP、LED模拟、负载效应、电池内阻、电池放电等测试功能;

    11.    快速调用,一键调用测试参数;

    12.    标配电流监视端口与数字I/O端口;

    13.    SENSE端子安装在前面板,支持远端采样;

    14.    TFT彩色液晶显示屏,中英文菜单界面;

    15.    标配RS232接口,可通过计算机实现远程控制;

    16.    丰富的SCPI命令,方便组建智能化测试平台和进行二次开发;

    17.    标配功能完善的上位机软件;

    18.    采用智能风扇控制,降低噪音。

    FT6200A系列主要功能列表

    功能 描述
    型号 FT6211AFT6212AFT6213A
    电压等级 150V,500V
    电流等级 15A,30A
    功率等级 150W,300W
    采样分辨率 16bits
    电压回显精度 0.03%+0.02%F.S.
    电流回显精度 0.03%+0.05%F.S.
    控制分辨率 16bits
    电压控制精度 0.03%+0.02%F.S.
    电流控制精度 0.03%+0.05%F.S.
    采样速率 125kHz
    电压量程 30V/150V100V/500V
    电流量程 3A/15A
    电压远近端 支持
    斜率设置 支持,动态时支持斜率设置
    动态速度 50kHz
    负载效应测试测试功能 支持
    LED 模拟带载功能 支持
    短路测试功能 支持
    电池测试功能 支持
    电池内阻测试功能 支持
    OCP 测试功能 支持
    OPP 测试功能 支持
    VonVoff 功能 支持
    自动测试功能 支持
    序列功能 支持
    保护OCP,OVP,OPP,RV,OTP 支持
    电流监控端子 支持
    隔离输入 / 输出口 输入,1    输出
    通讯接口 隔离 RS232
    通讯协议 SCPI
    支持220VAC/110VAC 输入 支持
    触发和输出口 支持,各 1
    上位机+DLL 具备
    在线升级 支持
    尺寸 2U 高,半 19



    FT6200A系列规格参数

    通道型号 FT6211A FT6212A FT6213A
    电压 150V 150V 500V
    电流 30A 30A 15A
    功率 150W 300W 300W
    最小操作电压 1.2V@30A 0.9V@30A 3V@15A
    恒电流
    量程 3A 30A 3A 30A 3A 15A
    分辨率 0.05mA 0.5mA 0.05mA 0.5mA 0.05mA 0.25mA
    精度 0.03%+0.05%F.S.
    恒电压
    量程 30V 150V 30V 150V 100V 500V
    分辨率 0.5mV 2.5mV 0.5mV 2.5mV 2mV 8.5mV
    精度 0.03%+0.02%F.S
    恒电阻
    范围 0.04Ω~10Ω 10Ω~20kΩ 0.03 Ω~10Ω 10Ω~20kΩ 0 .2Ω ~ 10Ω 10Ω~20kΩ
    精度 0.01%+0.08S 0.01%+0.0008S 0.01%+0.08S 0.01%+0.0008S 0.01%+0.08S 0.01%+0.0008S
    恒功率
    量程 150W 300W 300W
    精度 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S.
    动态
    T1&T2 10uS 50S 10uS  50S 10uS  50S
    斜率 0.6A/mS 1.2A/uS 0.6A/mS  1.2A/uS 0.6A/mS 0.6A/uS
    电流测量
    量程 3A 30A 3A 30A 3A 15A
    分辨率 0.05mA 0.5mA 0.05mA 0.5mA 0.05mA 0.25mA
    精度 0.03%+0.05%F.S.
    电压测量
    量程 30V 150V 30V 150V 100V 500V
    分辨率 0.5mV 2.5mV 0.5mV 2.5mV 2mV 8.5mV
    精度 0.03%+0.02%F.S
