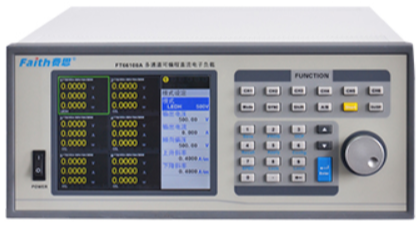

FT66100A系列多通道电子负载

  • 价格:面议
购买咨询:

产品介绍

    FT66100A系列多通道电子负载(6通道位300W/600W,80V/500V

    FT66100A是费思新一代多通道可编程直流电子负载,其配置的8英寸彩色屏幕,能够同时显示6个通道的工作内容,并根据通道数量, 自适应调整最佳显示界面。本负载提供丰富的测试功能, 适用于各种直流电源、电池、充电器、LED驱动器或相关设备的测试, 其中既包含CC、CV、CR和CP等基本的测试模式, 还提供了LED测试模式及动态测试功能,动态频率可达20KHz。FT66100A采用主机和模组一拖多的结构, 非常适合组建电源测试平台, 能为您的设计和测试提供多种解决方案, 配合费思强大的上位机软件, 无疑是您测试中的最佳助手。

    FT66100A电子负载特点:



    • 8寸彩色显示屏,可同时显示6通道数据及设定参数,自适应屏幕显示,支持中//繁语言显示。
    • 5位数据显示,0.05%精确度,20kHz动态频率。
    • 恒流,恒压,恒阻,恒功率和LED五种功能。
    • 支持快速调用,数字键可任意调用已保存设置,测试便利。支持自动测试,负载自动完成测试过程,并给出测试果。
    • 支持OCP测试,自动寻找过流保护点,记录最大电流及最大功率值并产生结果判断。
    • 功能性上位机软件,集成了常用功能,一键完成测试,记录曲线,
    • 图像数据。
    • 两种短路状态,切换和延时,确保被测电源的安全性。完善的硬件软件保护,全面的对内对外保护。
    • 模拟容性感性负载,控制电池充电,放电状态。
    • RS232/LAN(选)/GPIB(选)通讯口,标准SCPI指令集,方便搭建测试系统。

    FT66100A系列主机和模组

      FT66100A主机共设有6个模组安装位 ,模组功率300W或600W,模组电流最大到120A、电压最大到500V,主机可搭载6个300W模组或3个600W模组。主机可单独控制任意模组,也可同步控制多个模组。每个模组具备两个测试输入端子(正、负极)及远端感应端子(SENSE)。

        FT66103A   80V/60A/300W   1个模组位

        FT66105A   500V/10A/300W  1个模组位

        FT66106A   80V/120A/600W  2个模组位

        FT66108A   500V/20A/600W  2个模组位



        GPIB通讯口                 选配

    FT66100A系列订购信息

        FT66100A:电子负载主机

        FT66103A:电子负载模组60A/80V/300W

        FT66105A:电子负载模组10A/500V/300W

        FT66106A:电子负载模组120A/80V/600W

        FT66108A:电子负载模组20A/500V/600W

        FT661000A:FT66100A用GPIB接口



        FT661001A:FT66100A用LAN接口

    FT66100A参数列表

    型号
    FT66103A
    FT66105A
    FT66106A
    FT66108A
    功率
    300W
    300W
    600W
    600W
    电流
    60A
    10A
    120A
    20A
    电压*1
    80V
    500V
    80V
    500V
    电流满电压
    1V@60A
    4.5V@10A
    1.5V@120A
    5V@20A
    恒电流模式
    量程
    0~6A
    0~60A
    0~1A
    0~10A
    0~12A
    0~120A
    0~2A
    0~20A
    分辨率
    0.1mA
    1mA
    0.02mA
    0.2mA
    0.2mA
    2mA
    0.04mA
    0.4mA
    精度
    0.1%+0.1%F.S.
    0.1%+0.2%F.S.
    0.1%+0.1%F.S.
    0.1%+0.2%F.S.
    0.1%+0.1%F.S
    0.1%+0.2%F.S.
    0.1%+0.1%F.S.
    0.1%+0.2%F.S.
    恒电压模式
    量程
    0~16V
    0~80V
    0~50V
    0~500V
    0~16V
    0~80V
    0~50V
    0~500V
    分辨率
    0.3mV
    2mV
    1mV
    10mV
    0.3mV
    2mV
    1mV
    10mV
    精度
    0.05%+0.1%F.S.
    恒功率模式*2
    量程
    0~300W
    0~300W
    0~600W
    0~600W
    分辨率
    5mW
    5mW
    10mW
    10mW
    精度
    0.5%+1%F.S.
    恒电阻模式*2*3
    量程
    0.025Ω~100Ω(16V)
    0.625Ω~2500Ω(80V)
    0.5Ω~1875Ω(50V)
    25Ω~93600Ω(500V)
    12.5mΩ~50Ω(16V)


    0.3125~1250Ω(80V)
    0.25~937.5Ω(50V)


    12.5~46.8KΩ(500V)
    分辨率
    16bit
    精度
    3%+0.4%(100Ω)
    3%+0.2% (2500Ω)
    3%+0.4%(1875Ω)
    3%+0.2% (93600Ω)
    3%+0.4%(50Ω)
    3%+0.2% (2500Ω)
    3%+0.4%(937.5Ω)
    3%+0.2% (46800Ω)
    瞬态
    T1 & T2
    0.025~50ms/Res:5μs0.1~500ms/Res:25μs10~50s/Res:2.5ms
    精度
    1us/1ms+100ppm
    斜率
    电流范围
    0~6A
    0~60A
    0~1A
    0~10A
    0~12A
    0~120A
    0~2A
    0~20A
    斜率
    1~25

    mA/μs
    0.01~2.5

    A/μs
    0.16~40

    mA/μs
    1.6~400m

    A/μs
    2~50

    mA/μs
    0.02~5

    A/μs
    0.32~80

    mA/μs
    3.2~800

    mA/μs

    0.001

    A/μs
    0.01

    A/μs
    0.1

    6mA/μs
    1.6

    mA/μs
    0.002
    A/μs
    0.02

    A/μs
    0.32

    mA/μs
    3.2

    mA/μs
    精度
    (1±35%)×设定值
    测量
    电压测量
    量程
    0~16V
    0~80V
    0~50V
    0~500V
    0~16V
    0~80V
    0~50V
    0~500V
    分辨率
    0.3mV
    2mV
    1mV
    10mV
    0.3mV
    2mV
    1mV
    10mV
    精度
    0.05%+0.1%F.S.
    电流测量
    量程
    0~6A
    0~60A
    0~1A
    0~10A
    0~12A
    0~120A
    0~2A
    0~20A
    分辨率
    0.1mA
    1mA
    0.02mA
    0. 2mA
    0.2mA
    2mA
    0.04mA
    0. 4mA
    精度
    0.05%+0.1%F.S.
    功率测量
    量程
    0~300W
    0~300W
    0~600W
    0~600W
    分辨率
    5mW
    5mW
    10mW
    10mW
    精度
    1%+0.5%F.S.
    短路特性
    电流(CC)
    ≒6A
    ≒60A
    ≒1A
    ≒10A
    ≒12A
    ≒120A
    ≒2A
    ≒20A
    电压(CV)
    0V
    其它特性
    温漂
    100ppm/℃(典型值)
    重量和体积
    2.7Kg 1模组位
    2.7Kg 1模组位
    5.5Kg 2模组位
    5.5Kg 2模组位
