当前位置:首页>产品中心>费思直流电子负载>FT68200A/E系列超大功率电子负载(6kW~60kW)

FT68200A/E系列超大功率电子负载(6kW~60kW)

  • 价格:面议
购买咨询:

产品介绍

    电压:150V,600V,1200V
    功率:6kW,8kW,10kW,12kW,18kW,24kW, 30kW,36kW,42kW,48kW,54kW,60kW



    FT68200A/E系列大功率可编程直流电子负载,是基于高可靠性及高功率密度进行设计,其功率密度是传统负载的两倍。

    FT68200A/E系列有150V、600V、1200V三种电压范围,单机功率范围从6kW至60kW,单一台电流最大达2400A。其更宽的工作范围,极快的动态频率,有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力,瞬间过功率拉载可达额定功率2倍以上,能有效降低测试成本。

    FT68200A/E系列具备LAN、RS232、RS485、CAN、GPIB、USB等多种通讯接口以及模拟量接口,既支持SCPI也支持ModBus 通讯协议,为系统集成应用提供了极大便利。



    FT68200A/E系列特点

    1.      单机功率:6kW~60kW,通过主/从并联,最大功率可扩展至600kW;

    2.      功率密度6kW/3U;

    3.      电压范围:150V、600V、1200V;

    4.      电流范围:100A/kW(150V),70A/kW(600V),40A/kW(1200V) ;

    5.      高精度,电压精度为(0.025%+0.025%F.S.);电流精度为(0.05%+0.05%F.S.);

    6.      多种工作模式:CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式;

    7.      编程速度50kHz,采样速度500kHz;

    8.      30kHz动态扫描功能;

    9.      远程数据传输率可达1kHz,能极大提高通讯接口数据获取能力;

    10.    瞬时过功率带载功能,瞬间过载能力超过额定功率的两倍以上;

    11.    OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能;

    12.    时间测量,(Vpk+/-)测量功能;

    13.    自动测试功能,正弦波带载功能,序列功能;

    14.    全面的保护功能:过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等;

    15.    外部模拟编程输入与电流监视输出,且具备高压隔离能力;

    16.    TFT彩色液晶显示屏,中英文菜单界面;

    17.    配备多种通信接口:RS232、RS485、LAN、USB,GPIB(选配)、CAN(选配);

    18.    支持SCPI与ModBus通讯协议。



    FT68200A/E系列应用领域

    1.      动力电池、铅酸电池、燃料电池的放电测试;

    2.      BMS与电池保护装置测试;

    3.      直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试;

    4.      大功率开关电源、UPS电源、通信电源、服务器电源的测试;

    5.      太阳能电池阵列、工业电机的虚拟负载测试。

    FT68200A/E系列超高功率密度

    FT68200A/E系列采用高功率密度设计,体积仅为传统电子负载的一半,重量比传统负载少三分之一。

    FT68200A/E系列订购信息

    产品系列 功率等级 150V 600V 1200V 高度
    A系列 6kW FT68206A-150-600 FT68206A-600-420 FT68206A-1200-240 4U
    8kW FT68208A-150-800 FT68208A-600-560 FT68208A-1200-320 7U
    10kW FT68210A-150-1000 FT68210A-600-700 FT68210A-1200-400 7U
    12kW FT68212A-150-1200 FT68212A-600-840 FT68212A-1200-480 7U
    18kW FT68218A-150-1800 FT68218A-600-1260 FT68218A-1200-720 11U
    24kW FT68224A-150-2400 FT68224A-600-1680 FT68224A-1200-960 14U
    30kW FT68230A-150-2400 FT68230A-600-2100 FT68230A-1200-1200 20U
    36kW FT68236A-150-2400 FT68236A-600-2400 FT68236A-1200-1440 20U
    42kW FT68242A-150-2400 FT68242A-600-2400 FT68242A-1200-1680 26U
    48kW FT68248A-150-2400 FT68248A-600-2400 FT68248A-1200-1920 26U
    54kW FT68254A-150-2400 FT68254A-600-2400 FT68254A-1200-2160 32U
    60kW FT68260A-150-2400 FT68260A-600-2400 FT68260A-1200-2400 32U
    AL系列 6kW FT68206AL-150-360 FT68206AL-600-240 FT68206AL-1200-180 4U
    8kW FT68208AL-150-480 FT68208AL-600-320 FT68208AL-1200-240 7U
    10kW FT68210AL-150-600 FT68210AL-600-400 FT68210AL-1200-300 7U
    12kW FT68212AL-150-720 FT68212AL-600-480 FT68212AL-1200-360 7U
    18kW FT68218AL-150-1080 FT68218AL-600-720 FT68218AL-1200-540 11U
    24kW FT68224AL-150-1440 FT68224AL-600-960 FT68224AL-1200-720 14U
    30kW FT68230AL-150-1800 FT68230AL-600-1200 FT68230AL-1200-900 20U
    36kW FT68236AL-150-2160 FT68236AL-600-1440 FT68236AL-1200-1080 20U
    42kW  -- FT68242AL-600-1680 FT68242AL-1200-1260 26U
    48kW  -- FT68248AL-600-1920 FT68248AL-1200-1440 26U
    54kW  -- FT68254AL-600-2160 FT68254AL-1200-1620 32U
    60kW  --  -- FT68260AL-1200-1800 32U
    E系列 6kW FT68206E-150-600 FT68206E-600-420 FT68206E-1200-240 4U
    8kW FT68208E-150-800 FT68208E-600-560 FT68208E-1200-320 7U
    10kW FT68210E-150-1000 FT68210E-600-700 FT68210E-1200-400 7U
    12kW FT68212E-150-1200 FT68212E-600-840 FT68212E-1200-480 7U
    18kW FT68218E-150-1800 FT68218E-600-1260 FT68218E-1200-720 11U
    24kW FT68224E-150-2400 FT68224E-600-1680 FT68224E-1200-960 14U
    30kW FT68230E-150-2400 FT68230E-600-2100 FT68230E-1200-1200 20U
    36kW FT68236E-150-2400 FT68236E-600-2400 FT68236E-1200-1440 20U
    42kW FT68242E-150-2400 FT68242E-600-2400 FT68242E-1200-1680 26U
    48kW FT68248E-150-2400 FT68248E-600-2400 FT68248E-1200-1920 26U
    54kW FT68254E-150-2400 FT68254E-600-2400 FT68254E-1200-2160 32U
    60kW FT68260E-150-2400 FT68260E-600-2400 FT68260E-1200-2400 32U



    选购信息

    名称 型号或规格 说明
    电脑图形化操作软件 FT68201A/E FaithLoad FT68200A/E用上位机软件
    交流负载整流器选件 MD220-50 80~260Vac/50A,单相输入
    交流负载整流器选件 MD220-100 80~260Vac/100A,单相输入
    交流负载整流器选件 MD380-100 190~450Vac/100A,三相输入
    交流负载整流器选件 MD220-200 190~450Vac/200A,三相输入
    GPIB接口 FT68201B
    CAN接口 FT68201C
    并机运行电缆(1M) PC010-682





    FT68200A/E系列选购件  大电流测试电缆选配表

    线材规格 DC2-2P15M DC16-2P15M DC25-2P25M DC50-2P20M DC50-2P40M DC120-2P20M DC150-2P20M
    最大使用电压 750V
    最大使用电流 10A 60A 100A 200A 200A 300A 400A
    端子 M8/鳄鱼夹 M8/M8 M8/M8 M8/M8 M8/M8 M8/M8 M10/M10
    长度 1.5m 1.5m 2m 2m 4m 2m 2m

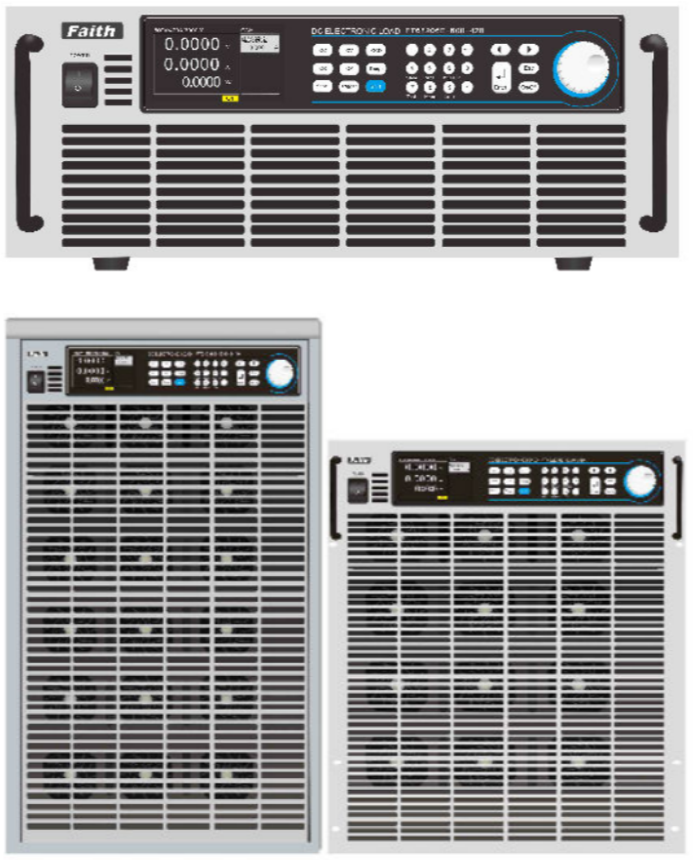

    外形



    FT68200A/E系列规格参数表(FT68200A/E系列型号众多,只列出部分型号参照)

    6kW机型



    型号 FT68206A/E-150-600 FT68206A/E-600-420 FT68206A/E-1200-240
    电压 150V 600V 1200V
    电流 600A 420A 240A
    功率 6,000W 6,000W 6,000W
    满电流最低操作电压 1.5V/600A 14V/420A 20V/240A
    恒电流模式
    量程 0-60A 0-600A 0-42A 0-420A 0-24A 0-240A
    分辨率 1mA 10mA 0.7mA 7mA 0.4mA 4mA
    精度 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
    恒电压模式
    量程 0-30V 0-150V 0-120V 0-600V 0-240V 0-1200V
    分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV
    精度 0.025%+0.025%F.S. 0.025%+0.025%F.S. 0.025%+0.025%F.S.
    恒功率模式
    量程 0‐6,000W 0‐6,000W 0‐6,000W
    分辨率 100mW 100mW 100mW
    精度 0.2%+0.2% F.S. 0.2%+0.2% F.S. 0.2%+0.2% F.S.
    恒电阻模式
    量程 0.0025Ω~500Ω 0.03Ω~2.8kΩ 0.08Ω~10kΩ
    精度 Vin/Rset*(0.2%)+0.2%F.S. Vin/Rset*(0.2%)+0.2%F.S Vin/Rset*(0.2%)+0.2%F.S.
    斜率
    电流斜率 0.001~0.6A/us 0.01~6A/us 0.0001~0.4A/us 0.001~4A/us 0.0001~0.24A/us 0.001~2.4A/us
    电流测量
    量程 0-60A 0-600A 0-42A 0-420A 0-24A 0-240A
    精度 1mA 10mA 0.7mA 7mA 0.4mA 4mA
    分辨率 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
    电压测量
    量程 0-30V 0-150V 0-120V 0-600V 0-240V 0-1200V
    精度 0.5mV 2.5mV 2mV 10mV 4mV 20mV
    分辨率 0.025%+0.025%F.S. 0.025%+0.025%F.S. 0.025%+0.025%F.S.
    其他规格
    AC电压 220VAC ±10%,50~60Hz,360VA
    操作温度 0~40℃
    满功率操作温度 0~25℃
    重量 40Kg
    尺寸 432mm(W)*177mm(H)*665mm(D)







    FT68200A/E系列12kW机型



    型号 FT68212A/E-150-1200 FT68212A/E-600-840 FT68212A/E-1200-480
    电压 150V 600V 1200V
    电流 1200A 840A 480A
    功率 12,000W 12,000W 12,000W
    满电流最低操作电压 1.5V/1200A 14V/840A 20V/480A
    恒电流模式
    量程 0-120A 0-1200A 0-84A 0-840A 0-48A 0-480A
    分辨率 2mA 20mA 1.4mA 14mA 0.8mA 8mA
    精度 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
    恒电压模式
    量程 0-30V 0-150V 0-120V 0-600V 0-240V 0-1200V
    分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV
    精度 0.025%+0.025%F.S. 0.025%+0.025%F.S. 0.025%+0.025%F.S.
    恒功率模式
    量程 012,000W 012,000W 012,000W
    分辨率 200mW 200mW 200mW
    精度 0.2%+0.2% F.S. 0.2%+0.2% F.S. 0.2%+0.2% F.S.
    恒电阻模式
    量程 0.0012Ω250Ω 0.015Ω1400Ω 0.04Ω5kΩ
    精度 Vin/Rset*(0.2%)+0.2%F.S. Vin/Rset*(0.2%)+0.2%F.S. Vin/Rset*(0.2%)+0.2%F.S.
    斜率
    电流斜率 0.0011.2A/us 0.0112A/us 0.00010.8A/us 0.0018A/us 0.00010.48A/us 0.0014.8A/us
    电流测量
    量程 0-120A 0-1200A 0-84A 0-840A 0-48A 0-480A
    精度 2mA 20mA 1.4mA 14mA 0.8mA 8mA
    分辨率 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
    电压测量
    量程 0-30V 0-150V 0-120V 0-600V 0-240V 0-1200V
    精度 0.5mV 2.5mV 2mV 10mV 4mV 20mV
    分辨率 0.025%+0.025%F.S. 0.025%+0.025%F.S. 0.025%+0.025%F.S.
    其他规格
    AC电压 220VAC ±10%5060Hz720VA
    操作温度 040
    满功率操作温度 025
    重量 72Kg
    尺寸 432mm(W)*385mm(H)*715mm(D)(含脚轮)





    FT68200A/E系列24kW机型

    型号 FT68224A/E-150-2400 FT68224A/E-600-1680 FT68224A/E-1200-960
    电压 150V 600V 1200V
    电流 2400A 1680A 960A
    功率 24,000W 24,000W 24,000W
    满电流最低操作电压 1.5V/2400A 14V/1680A 20V/960A
    恒电流模式
    量程 0-240A 0-2400A 0-168A 0-1680A 0-96A 0-960A
    分辨率 4mA 40mA 2.8mA 28mA 1.6mA 16mA
    精度 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
    恒电压模式
    量程 0-30V 0-150V 0-120V 0-600V 0-240V 0-1200V
    分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV
    精度 0.025%+0.025%F.S. 0.025%+0.025%F.S. 0.025%+0.025%F.S.
    恒功率模式
    量程 024,000W 024,000W 024,000W
    分辨率 400mW 400mW 400mW
    精度 0.2%+0.2% F.S. 0.2%+0.2% F.S. 0.2%+0.2% F.S.
    恒电阻模式
    量程 0.0006Ω125Ω 0.008Ω715Ω 0.02Ω2.5kΩ
    精度 Vin/Rset*(0.2%)+0.2%F.S. Vin/Rset*(0.2%)+0.2%F.S. Vin/Rset*(0.2%)+0.2%F.S.
    斜率
    电流斜率 0.0012.4A/us 0.0124A/us 0.0011.6A/us 0.0116A/us 0.0010.96A/us 0.019.6A/us
    电流测量
    量程 0-240A 0-2400A 0-168A 0-1680A 0-96A 0-960A
    精度 4mA 40mA 2.8mA 28mA 1.6mA 16mA
    分辨率 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
    电压测量
    量程 0-30V 0-150V 0-120V 0-600V 0-240V 0-1200V
    精度 0.5mV 2.5mV 2mV 10mV 4mV 20mV
    分辨率 0.025%+0.025%F.S. 0.025%+0.025%F.S. 0.025%+0.025%F.S.
    其他规格
    AC电压 220VAC ±10%5060Hz1420VA
    操作温度 040
    满功率操作温度 025
    重量 156Kg
    尺寸 432mm(W)*695mm(H)*714mm(D)(含脚轮)



    FT68200A/E系列A/E功能配置列表



    功能列表 A AL E
    恒流(CCH/CCL)
    恒压(CVH/CVL)
    恒阻(CR)
    恒功率(CP)
    动态电流(CCDH/CCDL)
    动态电阻(CRD) ×
    动态功率(CPD) ×
    序列(SEQ)
    自动(Auto)
    过流(OCP)
    过功率(OPP)
    放电(DISCHARGE)
    负载效应(LOEF)
    内阻(ESR)
    LED模拟(LED) ×
    动态扫频(SWEEP)
    恒压+恒流(CV+CC) ×
    恒阻+恒流(CR+CC) ×
    恒功率+恒流(CP+CC) ×
    保存
    调用
    远端补偿
    恒压速度
    模拟编程
    外部控制
    模拟短路
    定时带载
    VON/VOFF
    限制设定
    硬件限制
    保护设置
    时间测量
    Vpk+/-
    数据传输 1kHz/s 1kHz/s 1kHz/s
    并机
    通讯 RS232/RS485/LAN/USB(GPIB,CAN选配)
