产品介绍

一诺高精度功率分析仪VIEW770产品说明书下载

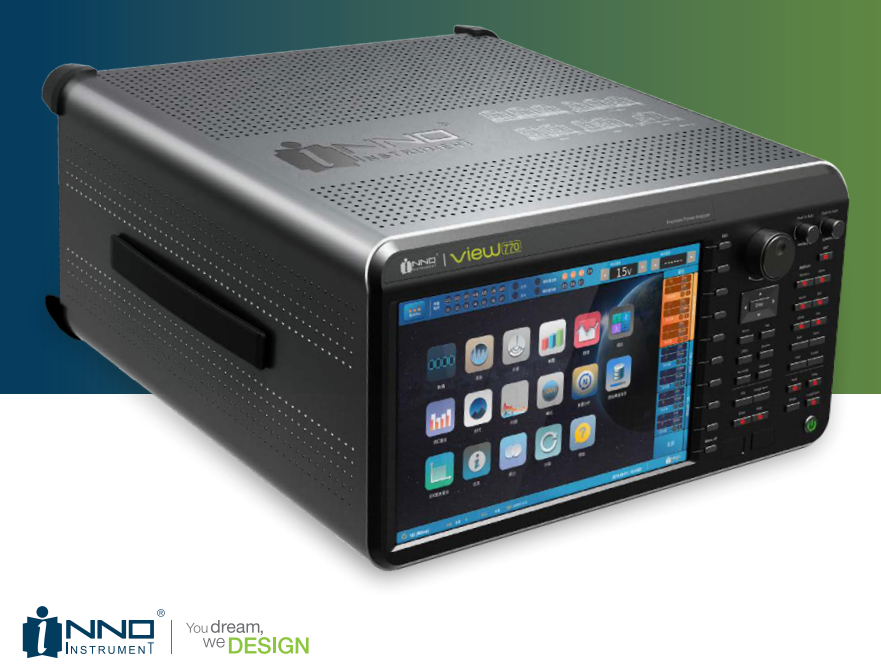

VIEW770 高精度功率分析仪可用来测量变频器、 电机、 变压器等功率转 换装置的电压、 电流、 功率、 效率等各种参量。 仪器最多提供7个功率输 入单元， 2个电机输入通道， 并且支持多种类型的功率模块组合。 其测量量程、 精度的多样性使其可以广泛用于各行各业， 比如电动汽车、 新能 源、 变频器、 电机、 电池、 照明、 家用电器以及航空电子行业等。 仪器 功能强大， 具备多通道输入、 高速采样， 实时数值显示、 波形显示、 趋 势图、 棒图和矢量图等多种显示功能， 运用其谐波分析、 电机评价、 电 压波动及闪变测量和FFT（ 快速傅里叶变换 ）等功能可对各种系统进行高 效测量和分析。

• 最高测量精度： ±(读数的0.01%+量程的0.02%）
• 带宽： DC，0.1Hz-5MHz
• 7个功率测量通道+2个电机输入通道
• 可组合配置，多种输入范围和精度的模块
• 同时7谐波独立分析
• 最高500次谐波分析
• 瞬时功率测量
• X-Y显示
• 最高10ms数据更新率
• 128GB/512GB固态硬盘

功能优势和特点

多种类型的输入模块

VIEW770支持不同电压、电流输入范围以及不同精度的模 块，一台仪器上最多可安装7个模块，而且可以是不同的规格。这样用户可以根据自己的不同需求，选配不同规格的 模块，量身定制所需仪器，只需一台功率分析仪便可实现多种应用。目前提供6种不同规格的模块，并且新的模块在陆续更新中。

传感器电源

VIEW770的功率模块上有传感器电源供电接口，当用户选用的传感器需要供电电源时，可以由仪器的这个端口直接供电。摒弃了传统的传感器需要外配供电装置的方式，技术上的卓越改进使用户使用上更加方便快捷。

人性化的操作界面

VIEW770采用12.1吋高分辨率触摸显示屏，支持触摸操作。图形化的功能模块设计，便于用户直观操作。同时，还支持按键、旋钮及鼠标操作。一键进入通道配置参数列表，多种配置参数在同一屏幕上显示，可同时查看和设置相关参数，更方便进行输入相关的参数设置。

强大的显示功能

可以实现多种类型显示，包括数值、波形、棒图、趋势、矢量等，高清大显示屏还可将更多信息显示于同一界面，一个
界面可以同时显示数值、波形、棒图和趋势等多种信息。

自动量程快速切换

自动量程时，仪器的实际量程根据输入信号的大小自动切换。但是，传统的量程切换是逐档变化的，而每档的切换都需要时间。如果输入信号变化较大，切换到合适的量程就需要很长的时间，而这段时间内的数据就无法测量，造成测量数据的丢失。VIEW770在自动量程时，当输入信号超过了当前的量程，会先切换到最大量程，然后根据测量到的数值，直接切换
到最合适的量程，这样可以大大缩短自动量程下量程切换的时间，减少测量数据的丢失。

电流相位补偿

VIEW770具有相位补偿功能，能以0.01°的分辨率对电流进行相位补偿，以提高功率的测量精度。同时，VIEW770内部的相位补偿功能，可以更加准确的进行高频或低功率因数的功率测量。

最高10ms更新率+自动更新率

VIEW770的数据更新率为10ms～20s、Auto。最快10ms的更新率，可以在保证高精度的基础上进行高速运算，并通过独立数字滤波器技术确保测量值的稳定性。开启自动更新率模式，可追踪从0.1Hz开始变化的频率信号，根据输入信号的频率自动改变数据更新率，便于对变化的信号进行更精准的测量。

周期分析测量

可计算交流输入信号每个周期的电压、电流、功率等参数，最多测量多达3000个周期的数据，并按周期排列显示测量值。

积分功能

积分功能包括功率积分、电流积分等，可以计算电能（Wh）或电荷（Ah）。同时，有功功率积分有两种模式：买卖电，进行正负交流功率积分以统计电网的买电卖电电能；或充放电，进行正负瞬时功率的积分以统计电池的充电放电电荷。
另外，当长时间积分时，如果输入信号有较大变化，会造成不合适的量程带来的测量误差。在积分时可以打开自动量
程功能，可以自动调整量程，有效减少这种误差。

谐波分析

可同时对所有7个功率通道进行谐波分析测量，并且可以选择不同的PLL源，大大提高了在变频电机、机器人、照明等领域的谐波测量效率。测量的谐波次数最多可达500次。

双电机评价

VIEW770可接入扭矩转速传感器的模拟或脉冲输出信号，测量电机的转速/方向、扭矩、同步速率、机械功率、滑差、
电角度、效率等参数。输入还可以分成两组，同时测量两个电机的参数，更适合于电动车等多电机使用场合。

瞬时功率测量

VIEW770对显示的波形之间进行运算，并可显示运算后的波形。比如将电压和电流的波形进行乘法运算，便可显示测量信号的瞬时功率波形，并可测量数值大小。

X-Y显示功能

FFT功能（快速傅里叶变换）

FFT功能可以设置采样点数、采样比等参数，分析输入信号的频谱，这样可以观察到谐波测量中无法显示的频率部分。

IEC谐波及电压闪变

IEC谐波测量符合IEC61000-4-7标准，可测量和显示包含间谐波的电流谐波值。还可以根据IEC相关标准，进行电压波动与闪变的测量、分析与判定。

大容量存储及打印

VIEW770可对电压、电流、功率等测量数据以及电压、电流显示波形数据进行实时存储，最快存储速率可达100次数据每秒。另外，还可以实现采样原始数据的保存，便于后期对数据进一步处理分析。仪器内置大容量存储空间，真正实现大容量、高效率存储。同时，VIEW770通过USB或LAN口，可外接打印机，以便于进行现场打印。

INNO VIEW770 Viewer软件

INNO VIEW770 Viewer软件是一款PC应用软件，用户可以在远程PC端对仪器实现远程控制，并显示数值、单双谐波、趋势、矢量、棒图、组合、IEC谐波、FFT、闪变、电机、周期分析、X-Y图表、低压穿越显示等，并可将数据保存在PC
端，可保存并打印IEC谐波和闪变的数据报告。
