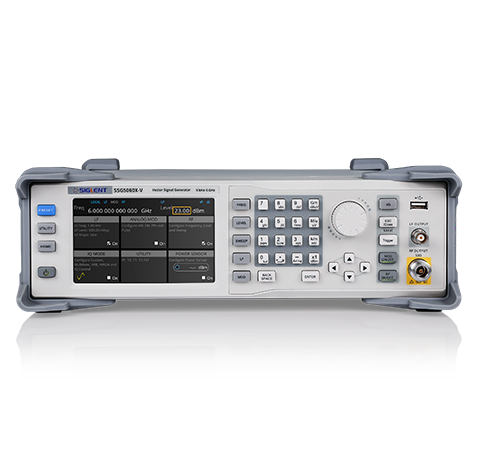

鼎阳SSG5000X系列射频模拟/矢量信号发生器

  • 价格:面议
购买咨询:

产品介绍

    SSG5000X系列射频模拟/矢量信号发生器

    SSG5000X系列射频模拟/矢量信号发生器


    • 输出频率范围 9 kHz ~ 4 GHz/6 GHz

    • 指标电平范围 -130 dBm ~ +20 dBm

    • 相位噪声<-120 dBc/Hz@1 GHz 典型值,偏移 20 kHz(典型值)

    • 内部基带源带宽150 MHz
支持AM/FM/PM模拟调制及IQ调制

    强大的ARB模式

    消费类电子发展迅速,工程师在验证产品性能时,需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放,内置常用协议文件, 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号,帮助工程师完成通用电子设备及IoT设备的验证工作。



    在ARB模式下,还可产生、播放波形序列文件;生成多载波信号;给调制信号加入实时AWGN(加性高斯白噪声),满足接收机测量各种场景的测试;对信号进行削峰,并显示CCDF值;使用mark标记波形文件的symbol,并输出IQ_event触发信号,可与另一台机器实现波形同步。

    CUSTOM模式-快速创建满足测试标准的波形



    IQ调制是一种非常有效的传输信息的调制方式,SSG5000X可输出多种常用的IQ调制信号,比如QAM,PSK,ASK,FSK等。符号率作为其重要指标,在SSG5000X中,符号率可设置为高达120 Msps。

    多音模式-输出多音信号



    多音信号由多个正弦信号组成,可用于音频行业测试(Audio Measurements)。在通信行业中,双音和多音信号也可用于测试放大器,接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。

    功率计控制套件-修正线损



    传输线越长,损耗越大,为了确保信号在经过传输线到达被测设备(DUT)之前仍具有良好的平坦度,需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关(频率响应),SSG5000X可配合主流功率计,进行多个频点的平坦度修正,可方便修正线损。

    规格参数


    最高频率 4 GHz/6 GHz
    频率分辨率 0.001 Hz
    指标电平范围 -130 dBm ~ +20 dBm
    相位噪声 -120 dBc/Hz@1 GHz,偏移 20kHz(典型值)
    幅度精度 0.7 dB(典型值)
    调制模式 支持AM/FM/PM模拟调制,脉冲调制,支持I/Q调制
    显示 5英寸电容触摸屏,方便用户操作
    接口 标配:USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet);
    选配:GPIB
    尺寸 W×H×D=338×113×369 mm
    净重 5.3 kg























    型号

    频率范围

    频率分辨率

    IQ调制

    最大输出功率

    相位噪声

    显示

    通信接口

    SSG5040X

    CW MODE: 9 kHz ~ 4 GHz

    0.001 Hz

    不支持

    26 dBm

    <-120 dBc/Hz@1 GHz,偏移20 kHz(典型值)

    5英寸电容触摸屏,800(RGB)*480

    USB-HOST / USB DEVICE(USB-TMC) / LAN(VXI-11,Socket,Telnet) / 选配GPIB

    SSG5060X

    CW MODE: 9 kHz ~ 6 GHz

    0.001 Hz

    不支持

    26 dBm

    <-120 dBc/Hz@1 GHz,偏移20 kHz(典型值)

    5英寸电容触摸屏,800(RGB)*480

    USB-HOST / USB DEVICE(USB-TMC) / LAN(VXI-11,Socket,Telnet) / 选配GPIB

    SSG5040X-V

    CW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz

    0.001 Hz

    支持

    26 dBm

    <-120 dBc/Hz@1 GHz,偏移20 kHz(典型值)

    5英寸电容触摸屏,800(RGB)*480

    USB-HOST / USB DEVICE(USB-TMC) / LAN(VXI-11,Socket,Telnet) / 选配GPIB

    SSG5060X-V

    CW MODE: 9 kHz ~ 6 GHz / IQ MODE: 10 MHz ~ 6 GHz

    0.001 Hz

    支持

    26 dBm

    <-120 dBc/Hz@1 GHz,偏移20 kHz(典型值)

    5英寸电容触摸屏,800(RGB)*480

    USB-HOST / USB DEVICE(USB-TMC) / LAN(VXI-11,Socket,Telnet) / 选配GPIB
