当前位置:首页>产品中心>鼎阳示波器>鼎阳SDS2000X-E系列超级荧光示波器

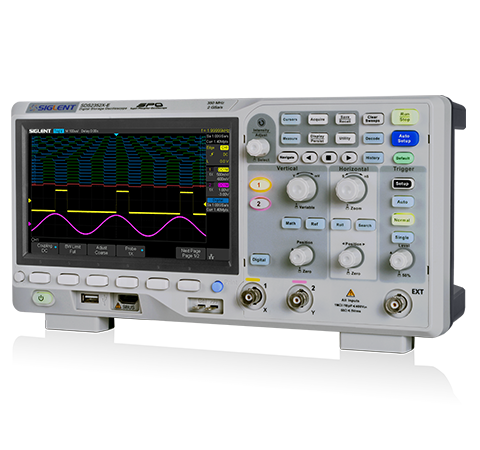

鼎阳SDS2000X-E系列超级荧光示波器

  • 价格:面议
购买咨询:

产品介绍

    SDS2000X-E系列超级荧光示波器

    主要特性

    • 带宽100 MHz - 350 MHz
    • 实时采样率2 GSa/S
    • 存储深度28 Mpts
    • 幅频特性和相频特性扫描,绘制波特图
    • 7寸TFT LCD显示屏



    电源环路响应分析(波特图)
    在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪,但因为其高昂的价格往往让人望而却步,因此鼎阳科技提供了一套经济型的解决方案:鼎阳SDS2000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件,实现电源环路测量。

    · 全新开发的波特图测量核心,更高的测量灵敏度和精度
    · 可变激励扫描模式,对应电源控制环路测试盒其他复杂测试场景
    · 人性化的UI设计,参数设置更友好
    · 列表和游标测量,分析结果更直观
    数据分析处理的一次变革
    28 M全采样点测量,测量精度和采样精度完全相同,不失真
    28 M全采样点运算,增配协处理器完成,速度更快
    1 M点FFT运算,支持Peaks, Markers, FFT点数可选
    支持Zoom、Gating、Math测量和统计功能
    支持38种自动测量功能
    硬件加速运算,用户体验更畅快
    深存储,快刷新
    采用鼎阳独创的SPO技术,数字触发系统,触发灵敏度高,抖动小
    256 级辉度和色温显示,更清晰
    波形刷新率400,000 wfm/s,轻松捕获异常波形
    28 Mpts存储深度,深入查看波形细节
    标配串行解码
    市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能,需要额外购买选件开通此项功能。SDS2000X-E则将此项功能作为标配,免费开放。

    波形与数据可同时显示在界面上,方便查看;以列表的形式将解码的详细信息显示,并支持将数据进行存储与导出。
    强大的调试分析能力
    事件搜索和导航,快速定位感兴趣的事件
    MSO逻辑分析仪集成,混合信号分析利器
    历史模式和顺序模式结合,异常信号无所遁形
    基于硬件的Pass/Fail模式,适用于长期监测信号
    通过Web网页进行远程控制
    内嵌了Web Server,无需安装驱动软件和上位机软件,通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果,可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同,使用起来更加简单方便。SDS2000X-E 支持PC 和手机两种风格的网页布局,在手机上也能轻松完成控制和观察。
    规格参数
    带宽 100 MHz 、200 MHz 、350 MHz
    实时采样率 2 GSa/s
    通道数 2 + EXT
    存储深度 通道交织模式 28 Mpts/CH,非交织模式 14 Mpts/CH
    最高波形捕获率 400,000 wfm/s(Sequence模式)
    触发类型 边沿(Edge)、斜率(Slope)、脉宽(Pulse width)、窗口(Window)、欠幅(Runt)、间隔(Interval)、超时(Dropout)、码型(Pattern)、视频(Video)、串行触发(IIC、SPI、UART、CAN、LIN)
    解码类型 IIC、SPI、UART、CAN、LIN
    USB任意波形发生器(选件) 单通道,最高输出频率 25 MHz,采样率 125 MSa/s,波形长度 16 kpts
    16通道逻辑分析仪(选件)            最高采样率 1 GSa/s,存储深度 14 Mpts/CH
    波特图 最小起始频率 10 Hz,最小扫宽 500 Hz,最大扫宽 120 MHz(且受限于当前机型带宽和信号源带宽),最大扫描 500 个频点
    USB WIFI适配器(选件) 802.11b/g/n,WPA-PSK,只有 Siglent 提供的适配器,才能确保正常工作
    接口 USB Host、USB Device、Sbus(Siglent 逻辑分析仪接口)、LAN、Pass/Fail、Trigger Out
    标配探头 2 套无源探头 PB510 2 套无源探头 PP215 2 套无源探头 SP2035
    屏幕 7 英寸 TFT-LCD 显示屏,分辨率 800*480
    重量 净重 2.6 kg;毛重 3.8 kg

































    型号

    模拟带宽

    通道数

    最高实时采样率

    最高波形捕获率

    最大存储深度

    参考价(含税)
    SDS2352X-E

    350 MHz

    2 + EXT

    2 GSa/s

    400,000 wfm/s

    28 Mpts

    ¥ 9,380
    SDS2202X-E

    200 MHz

    2 + EXT

    2 GSa/s

    400,000 wfm/s

    28 Mpts

    ¥ 7,280
    SDS2102X-E

    100 MHz

    2 + EXT

    2 GSa/s

    400,000 wfm/s

    28 Mpts

    ¥ 5,880
