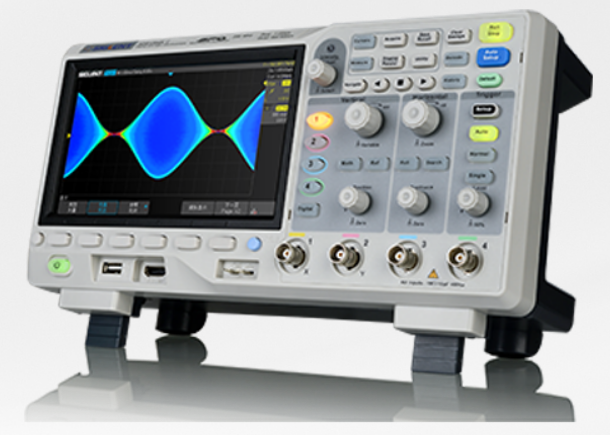

在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-C示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。

· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观

数据分析处理的一次变革

14 M全采样点测量，测量精度和采样精度完全相同，不失真
14 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快

深存储，快刷新

采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小
256 级辉度和色温显示，更清晰
波形刷新率200,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节

通过Web网页进行远程控制

内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS1000X-C 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。

规格参数

带宽	100 MHz 、200 MHz
实时采样率	2 通道系列采用 1 片 1 GSa/s ADC 芯片，4 通道系列采用两片 1 GSa/s ADC 芯片 , 通道全部开启时，每通道采样率 500 MSa/s，通道交织模式采样率 1 GSa/s
通道数	4（4 通道系列） 2+EXT（2 通道系列）
存储深度	通道交织模式 14 Mpts/CH，非交织模式 7 Mpts/CH
最高波形捕获率	200,000 wfm / s（Sequence 模式）
触发类型	边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART/RS232、CAN、LIN）
解码类型（选件）	IIC、SPI、UART/RS232、CAN、LIN
USB任意波形发生器（4 通道系列支持，选件）	单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts

波特图（4 通道系列支持）	最小起始频率 10 Hz，最小扫宽 500 Hz，最大扫宽 120 MHz（且受限于当前机型带宽和信号源带宽），最大扫描 500 个频点
USB WIFI 适配器（4 通道系列支持，选件）	802.11b/g/n，WPA-PSK，只有 Siglent 提供的适配器，才能确保正常工作
接口	USB Host、USB Device、Sbus（4 通道系列支持，Siglent 逻辑分析仪接口）、LAN、Pass/Fail、Trigger Out
标配探头	4 套 /2 套无源探头 PP510 4 套 /2 套无源探头 PP215
屏幕	7 英寸 TFT-LCD 显示屏，分辨率 800*480
重量	2 通道系列：净重 2.5 kg；毛重 3.5 kg 4 通道系列：净重 2.6 kg；毛重 3.8 kg

型号

模拟带宽

通道数

最高实时采样率

最高波形捕获率

最大存储深度

参考价(含税)

SDS1204X-C

200 MHz

1 GSa/s

200,000 wfm/s

14 Mpts

电商专卖系列

SDS1202X-C

200 MHz

1 GSa/s

200,000 wfm/s

14 Mpts

电商专卖系列

SDS1104X-C

100 MHz

1 GSa/s

200,000 wfm/s

14 Mpts

电商专卖系列

SDS1102X-C

100 MHz

1 GSa/s

200,000 wfm/s

14 Mpts

电商专卖系列
