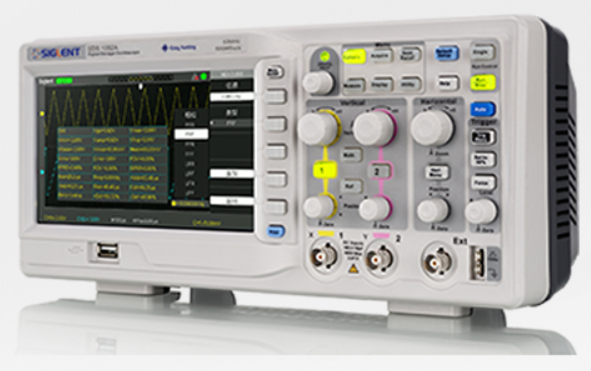

鼎阳SDS1000A系列数字示波器

  • 价格:面议
购买咨询:

产品介绍

    主要特性

    • 模拟通道带宽 50 MHz、70 MHz、100 MHz、150 MHz
    • 最大存储深度 2 Mpts
    • 实时采样率高达1 GSa/s,等效采样率50 GSa/s
    • 2通道 + 1个外触发通道
    • 接口USB Host & Device、LAN、Pass/Fail

    深存储模式搭配一键Zoom功能,兼顾全局和细节

    SDS1072A, SDS1102A, SDS1152A 具有深存储模式,存储深度高达2 Mpts。并且SDS1000A 全系列都具有一键Zoom 的功能。 一键式设计的视窗扩展功能可对整体波形的局部做波形扩展显示,极大方便了用户对波形的观察、测量和分析。
    在深存储模式下,用户能够使用更高的采样率捕获更长时间的信号,然后使用一键Zoom功能快速放大需要关注的区域,保证了精细的波形分辨率,既能纵览全局,也能呈现细节。

    强大的数据分析处理和保存能力
    SDS1000A 系列产品支持电压、时间和和延迟3大测试种类,共计32种参数。用户可根据需求配置5组参数显示,也可全部显示32种参数的测量结果。
    SDS1000A 系列还支持5种数学运算: +、-、*、/、FFT。测量和运算的结果、波形数据及截图可通过前面板的Print按键,一键保存到U盘。

    丰富的硬件接口及远程控制
    SDS1000A系列支持的接口包括
    USB Host     可用于连接外部U盘,进行数据和图片的保存
    USB Device     可通过标配的USB Device连接线连接示波器到电脑,并通过免费的
    EasyScope上位机软件进行远程控制
    LAN (VXI-11)      可通过网线将示波器接入电脑所在的局域网络,发送SCPI命令及其
    他远程控制。
    Pass/Fail 接口    Pass/Fail 测试时,输出脉冲波形

    规格参数


    带宽 50 MHz 、70 MHz 、100 MHz、150 MHz
    实时采样率 SDS1052A:500 MSa/s
    SDS1072A:1 GSa/s
    SDS1102A:1 GSa/s
    SDS1152A:1 GSa/s
    通道数 2 + EXT
    存储深度 SDS1052A:32 Kpts
    SDS1072A:2 Mpts
    SDS1102A:2 Mpts
    SDS1152A:2 Mpts
    触发源 CH1、 CH2、 EXT、EXT/5、AC Line
    触发类型 边沿、脉宽、视频、斜率、交替
    触发方式 自动、正常、单次
    数学运算 +、 - 、 *、 /、 FFT
    数学滤波 高通、低通、视频、斜率、交替
    数据记录仪 提供7 Mpts记录空间
    外部存储 位图存储、CSV存储、波形存储、设置存储
    接口 USB Host、USB Device、LAN、Pass/Fail
    屏幕 7 英寸 TFT-LCD 显示屏,分辨率 800*480
    标配探头 2 套无源探头,PB470
    2 套无源探头,PP510
    2 套无源探头,PP215
    重量 净重 2.5 Kg



































    型号

    模拟带宽

    通道数

    最高实时采样率

    最高波形捕获率

    最大存储深度

    参考价(含税)
    SDS1152A

    150 MHz

    2+EXT

    1 GSa/s

    -

    2 Mpts

    ¥3,280
    SDS1102A

    100 MHz

    2+EXT

    1 GSa/s

    -

    2 Mpts

    ¥2,680
    SDS1072A

    70 MHz

    2+EXT

    1 GSa/s

    -

    2 Mpts

    ¥2,480
    SDS1052A

    50 MHz

    2+EXT

    500 MSa/s

    -

    32 Kpts
