当前位置:首页>产品中心>鼎阳矢量网络分析仪>鼎阳SNA5000A 系列矢量网络分析仪

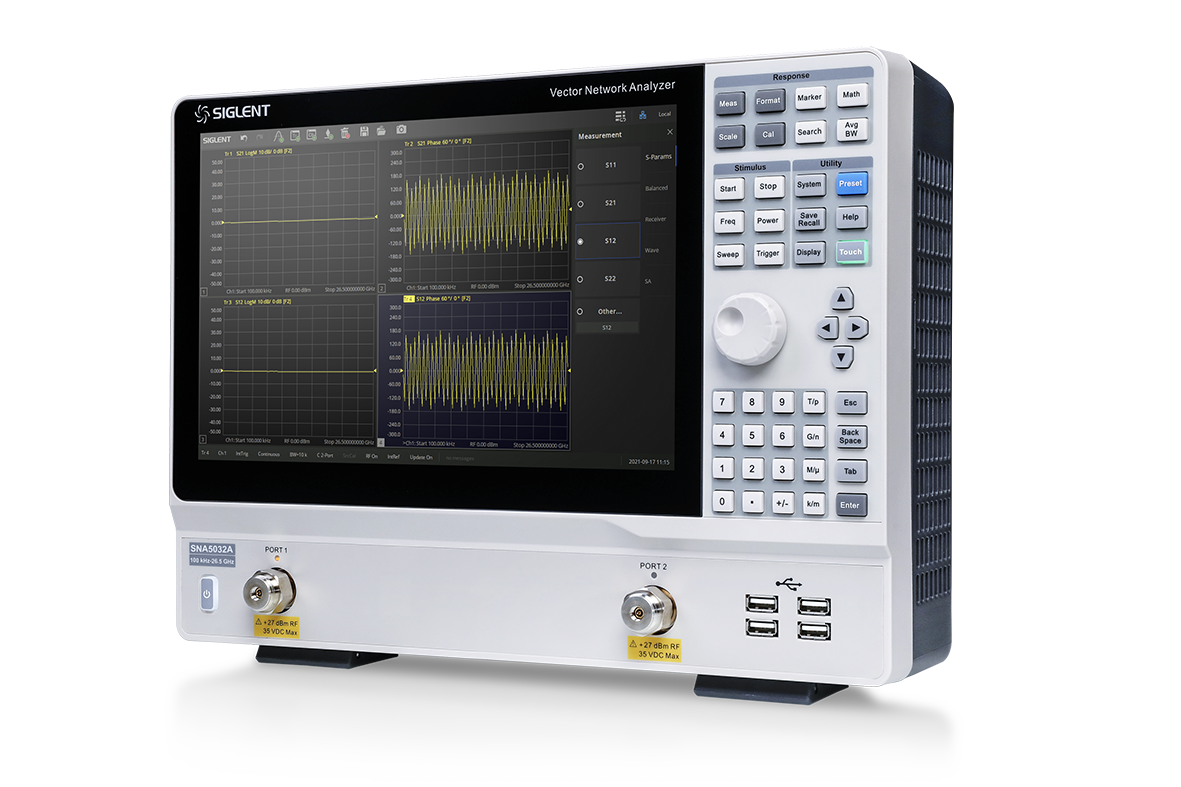

鼎阳SNA5000A 系列矢量网络分析仪

  • 价格:面议
购买咨询:

产品介绍

    主要特性

    频率范围:100 kHz- 26.5 GHz

    中频带宽范围:10 Hz~3 MHz

    输出功率设置范围:-55 dBm ~ +10 dBm

    可选配时域分析选件以及频谱分析仪选件

    校准类型:响应校准,增强响应校准,单端口校准,全二端口校准,TRL 校准

    测量分析类型:S 参数测量,差分(平衡)测量,接收机测量,时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能等

    低噪声,高动态范围

    系统动态范围是VNA一个非常重要的指标,它是VNA源的最大输出功率与测试端口本底噪声的差值。SNA5000A拥有最大125 dB的动态范围,可适用于对动态范围要求比较高的测试场景,比如同时测量滤波器的通带和带外抑制性能。

     先进的外观设计

    不管是在研发还是在现代化的生产线,区别于传统笨重的矢量网络分析仪,SNA5000A超前的外观设计都能为工程师或者产线节省大量的桌面空间。

    多样化的显示

    除开外观设计,其先进的用户界面,配合上12.1英寸超大触摸屏与外接的鼠标和键盘,让工程师能更快的添加或删除窗口,通道和迹线。SNA5000A支持在多个窗口下,添加多条迹线进行S参数测量。并且测量结果,可以多种数据格式显示,如 Log Mag,Lin Mag,Phase,Delay,Smith,SWR,Polar等,可以方便快捷地分析被测物的传输系数,反射系数,驻波比,阻抗匹配,相位,延时等参数。

    时域分析功能及眼图功能

    在微波射频领域,如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接,导致测试结果中包含了测试夹具的特性。目前SNA5000A系列提供的去除测试夹具影响的方法主要有:端口延伸,端口匹配,端口阻抗转换,去嵌入,适配器移除等。



    另外,SNA5000A系列还支持TDR时域反射计测量功能,可在时域对传输线的特征阻抗,时延等参数进行分析。

    型号

    输出频率范围

    端口数

    频率分辨率

    幅度分辨率

    中频带宽范围

    输出功率设置范围

    动态范围
    SNA5032A

    100 kHz-26.5 GHz

    2

    1Hz

    0.05dB

    10 Hz~3 MHz

    -55 dBm ~ +10 dBm

    125dB
    SNA5022A

    100 kHz-13.5 GHz

    2

    1Hz

    0.05dB

    10 Hz~3 MHz

    -55 dBm ~ +10 dBm

    125dB
