德国EA电源实际应用之一——模拟接口控制应用

发布时间:2012-09-18 点击数:4300

  7月,我公司接到苏州阿尔斯通高压电气开关有限公司张经理的电话,主题是询问德国EA电源产品PS9300-15(此型号不是新9000系列,是老型号)的更换问题。那时,原则上老型号已经不再供货,即便供货,周期也很长。这个电源是配套在他们一套测试系统里提供电力的,等不了那么长时间。

  于是,这里就有个测试系统和新电源PS8360-15是否能匹配的问题。这个问题没办法简单回答,于是择日我到了现场。发现问题比电话里的还要复杂。

  电源通过模拟接口连接测试系统的控制板,控制板通过模拟输出0-10V来控制EA电源的实际输出,比如输出5V,对应EA电源就应该输出300V的一半,也就是150V。

  经过多方了解后,我公司技术人员发现了问题所在。测试系统的控制板的供电电源电压是12V,当控制板故障时,会直接输出12V到EA电源的模拟接口上,12V对应了360V输出电压,而这相当于提高了20%电压,这个结果直接导致两个结果:

   一、外围控制板把EA电源模拟接口部分的电路打坏了,

   二、在损坏之前,还指挥电源输出了超过额定输出电压20%的电压给负载(EA输出是有保护的,最多是超过额定电压10%,但是保护也需要时间),导致负载也烧坏。

   接下来就检查新型号电源是否匹配测试系统。结果非常惊喜地发现,新型号电源能在匹配系统的同时,还能很好地隔离来自外围的故障。解释如下:

   当测试系统接上PS 8360-15电源,,对电源模拟输入10V信号,则PS 8360-15,应该输出360V电压。这是不符合原来输出300V的要求的,相差了20%,这会打坏负载。处理办法是,在控制板和电源模拟接口之间加一个很简单的分压电路(由两个电位器构成,方便调节)使得其刚好只输出5/6的电压信号,那么电源输出电压也就只有360×5/6=300V。

   这个简单的分压电路不光匹配了满量程电压,还起到了限压的作用。当外围控制板再次故障,输出12V电压时,经过分压电路处理,也只会输出12×5/6=10V,这是打不坏电源的模拟接口的,避免了损失扩大。

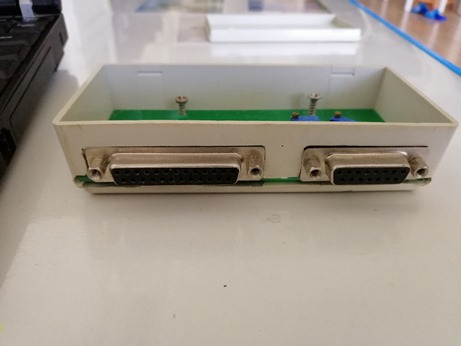

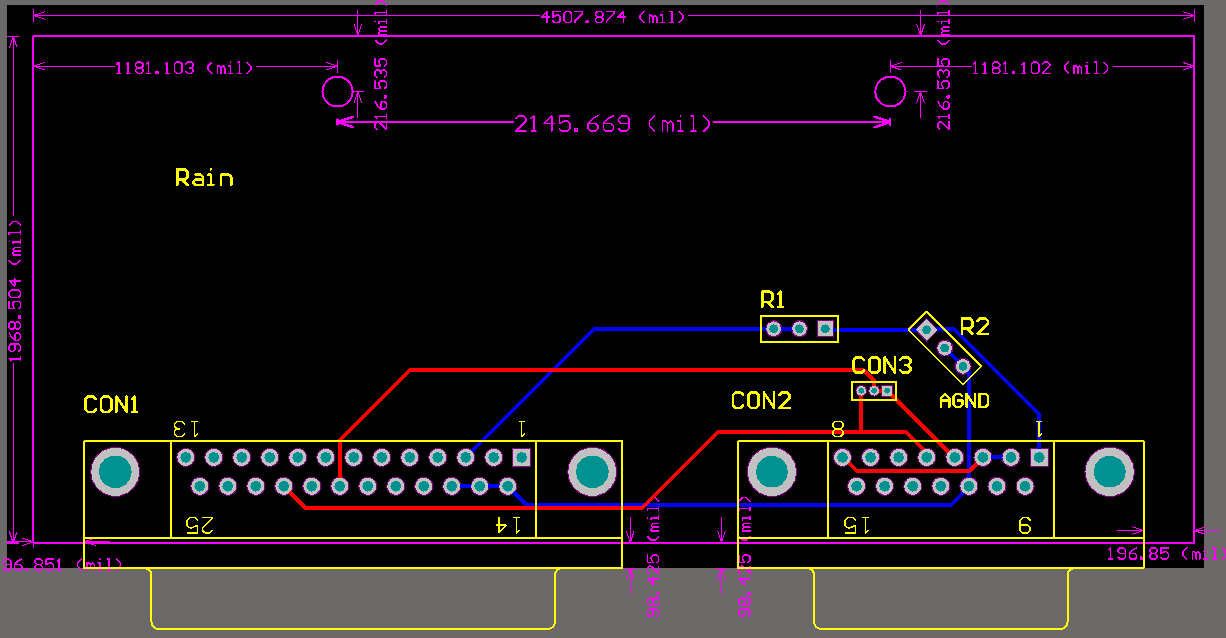

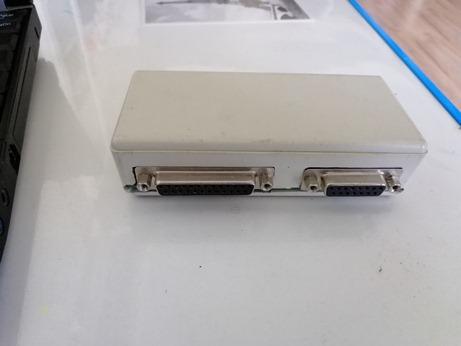

       但是光是分压电路,还是不够的,因为控制卡接口和新电源接口还不一致,需要制作个像样的,可靠的转接器,才能交付客户。我们专门画了版图,到电子市场找了合适的盒子,制版,焊接,调试。终于,如下图:
